Продукция компании "МАГИСТРАЛЬ"

Блок ключей "Гранд МАГИСТР БК" (версия 3)

Особенности

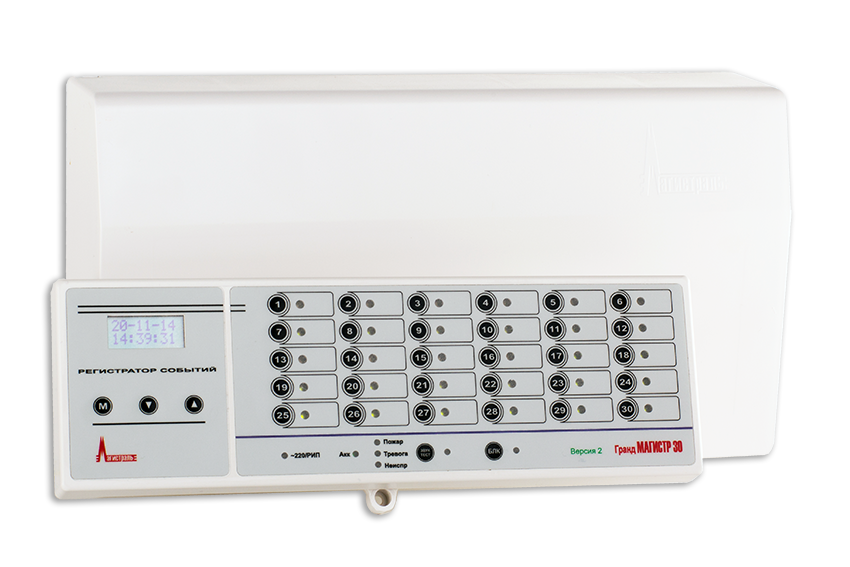

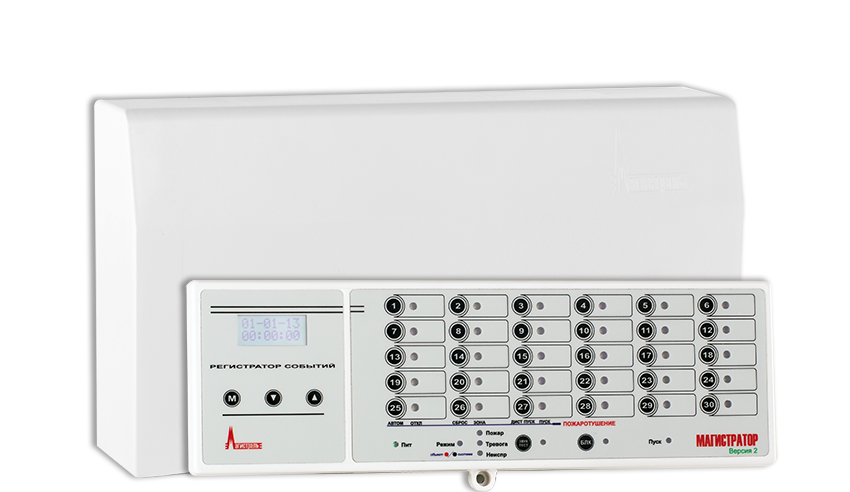

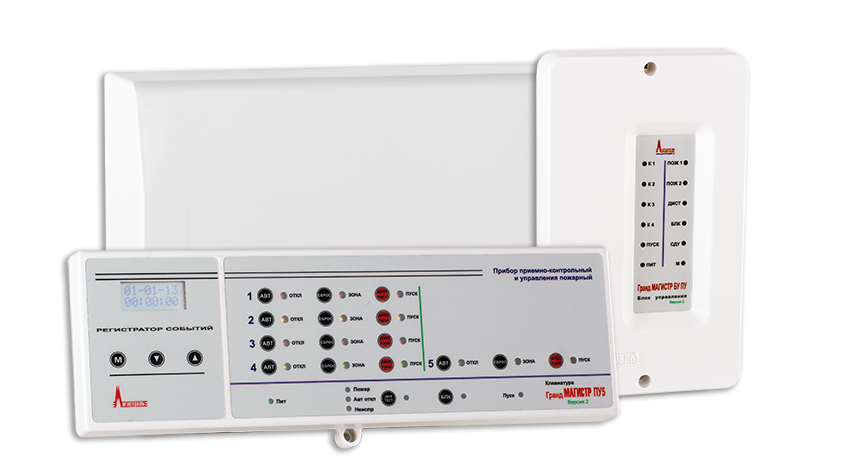

  • Предназначен для увеличения количества и мощности подключаемых линий оповещения в приборах "Гранд МАГИСТР" (версия 3), "Гранд МАГИСТР ПУ" (версия 3), "МАГИСТРАТОР" (версия 3), и выполняет функцию управления системой оповещения, передачи извещений на пульт централизованного наблюдения, а также взаимодействие с другими приборами и системами;
  • Каждый электронный ключ контролирует подключенную цепь отдельно на обрыв и короткое замыкание;
  • Блок ключей подключается во внутреннюю линию приборов по интерфейсу RS-485, питание осуществляется от внешнего источника;
  • Каждый электронный ключ в блоке может быть запрограммирован на управление определенным типом оповещателей;
  • Каждый электронный ключ может быть назначен на любой ШС, группу ШС или зону в соответствии с типом;

Технические характеристики

Количество выходов для подключения цепей оповещателей, в блоке
8
Максимальное количество блоков ключей в приборе 4
Коммутируемое напряжение (от источника питания блока)
11...14 В или 21...24 В
Максимальный коммутируемый ток одного выхода 1 А
Суммарный максимальный коммутируемый ток блоком 8 А
Напряжение питания блока от внешнего источника11...14 В или 21...24 В
Ток, потребляемый блоком без учета внешней нагрузки, не более0,03 А
Масса блока, не более0,29 кг
Габаритные размеры блока, не более200х118х43 мм
Диапазон рабочих температурот -30 до +55 °С
Тип монтажанастенный
Программирование параметровчерез меню прибора

Документация и ПО

Техническое описание и инструкция по эксплуатации Редакция 1 от 20.10.15 скачать скачать
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту

Программное обеспечение

Инструкция по обновлению прошивки прибора скачать скачать инструкцию
ПО "Загрузчик"
(программа для обновления прошивки блоков)
"Загрузчик" скачать ПО Загручик
(версия 3.0.0.7) обновлено 24 ноября 2015 г.
Прошивка для блока ключей GM-BK301.rar скачать прошивку
обновлено 23 ноября 2015 г.

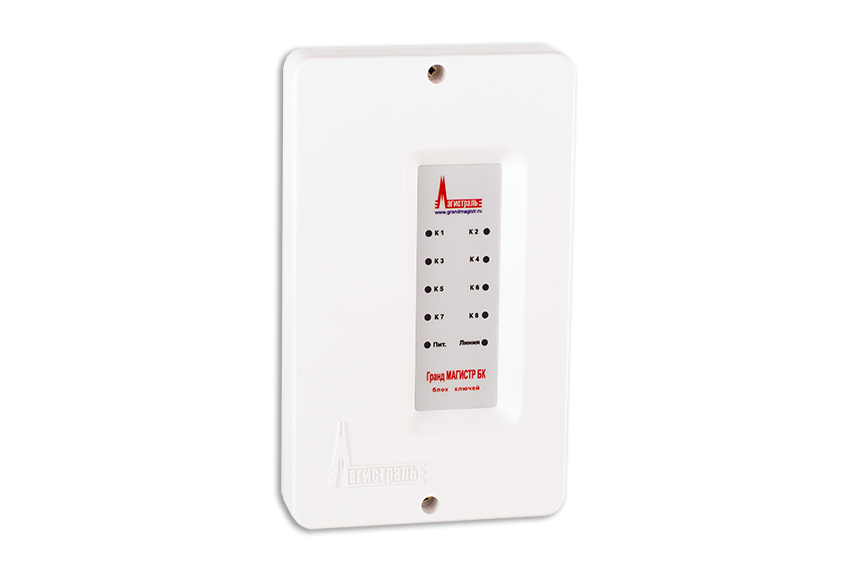

Внешний вид






Гранд МАГИСТР БК (версия 3)
