Модули и внешние блоки

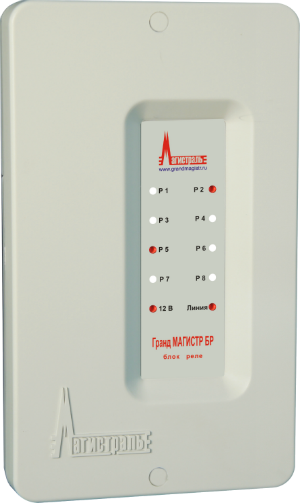

1. Блок реле внешний (Только для приборов Гранд Магистр версии 2).

    Предназначен для управления дополнительным оборудованием с помощью 8 реле с НЗ И НР контактами.
    - Подключается во внутреннюю или внешнюю линии прибора на расстоянии до 1500 м.
    - Параметры переключаемой группы контактов реле …. ~ 250 В; 7 А / = 24 В; 10 А .
    - Питание блока от внешнего РИП: ……11…14В с контролем неисправности.
    - Светодиодная индикация состояния каждого реле, питания и линии связи.

    блок реле

2. Модуль SMS (Только для Гранд Магистр Арс).

    Предназначен для оперативного контроля и управления состоянием прибора посредством SMS с помощью мобильного телефона (8 номеров). Модуль SMS позволяет:
    - Отправлять SMS-сообщения о состоянии прибора с возможностью выбора типа событий.
    - Отправлять SMS-сообщения о состоянии прибора в формате, доступном для обработки на ПЦН.
    - Принимать SMS-сообщения с командами управления (Постановка/снятие шлейфов, контроль баланса, вычитывание журнала событий).
    - Контролировать баланс счета по запросу, либо при установленном лимите.

    модуль СМС

3. Адаптер ПК.
    Адаптер ПК предназначен для подключения приборов «Гранд Магистр АРС» или SMS Модуля для приборов «Гранд Магистр АРС» к персональному компьютеру через USB (кабель mini-USB входит в комплект поставки).
    Имеет дополнительный канал преобразования USB-RS485 с гальванической развязкой 1,5кВ. Для использования в качестве преобразователя требуется внешний источник питания 9..24В.

    Адаптер ПК

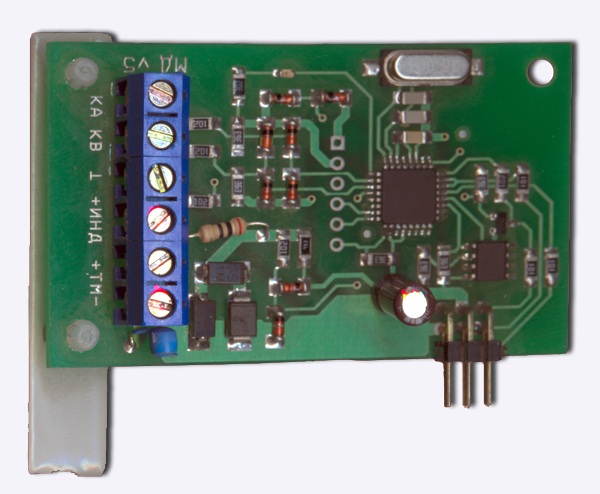

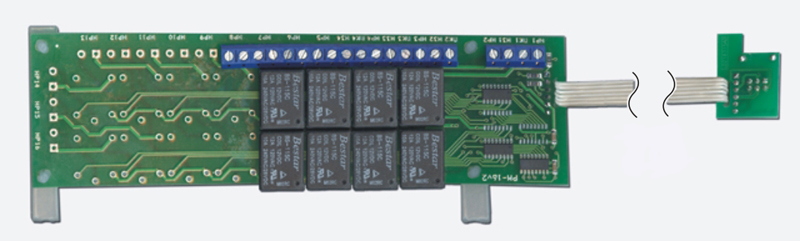

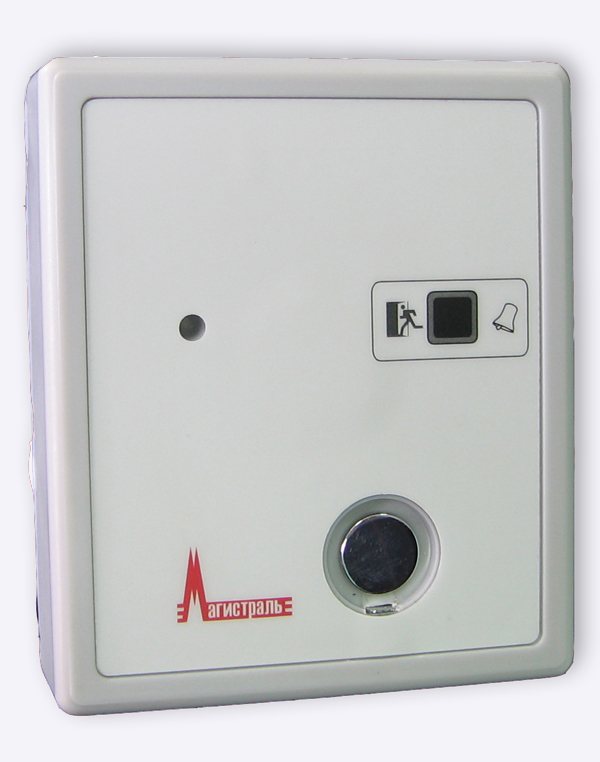

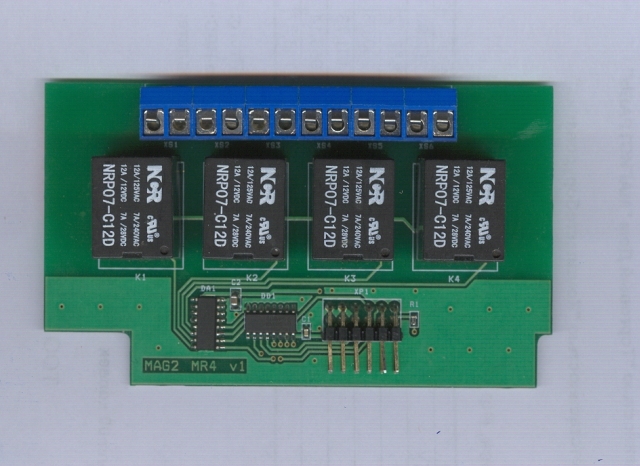

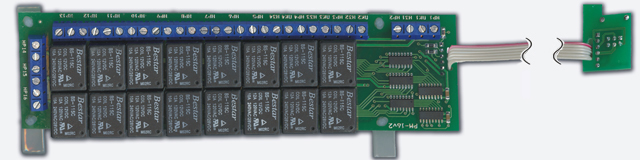

4. Релейные модули РМ4, РМ8, РМ16. 5. Модуль управления ТМ (Гранд МАГИСТР МУ), Порт доступа (Гранд МАГИСТР ПД) и Cчитыватель ТМ (Гранд МАГИСТР ТМ).

    Предназначены для управления шлейфами сигнализации ППКОП "Гранд МАГИСТР", а также управления доступом на объект с помощью ключей Touch Memory (ТМ). Порт доступа работает совместно с модулем управления ТМ с подключением по адресной шине. Обеспечивает постановку/снятие ШС и коммутацию эл. замка. Считыватель ТМ работает совместно с модулем управления ТМ по без адресной шине.

    Модуль управления ТМ
    Модуль управления ТМ
    Порт доступа/Считыватель ТМ
    Порт доступа/Считыватель ТМ

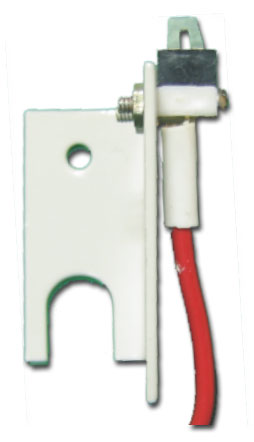

6. Тампер. 7. Модуль автодозвона Гранд МАГИСТР GSM
    Предназначен для передачи извещений (тревожных и сервисных), регистрируемых приборами ППКОП «Гранд МАГИСТР», собственнику объекта или на ПЦН в виде речевого извещения и/или передачи SMS сообщений, а также удаленного управления состоянием ШС прибора. Для передачи извещений модуль использует возможности городских телефонных сетей и сетей сотовой связи стандарта GSM. Модуль автодозвона Гранд МАГИСТР GSM
