Приборы пожаротушения

Прибор приемно-контрольный и управления пожарный "Гранд МАГИСТР ПУ"
  • Пожаротушение: газовое, аэрозольное, порошковое с запуском СПТ от напряжения 12 или 24 В.
  • Состав прибора:
      - клавиатура;
      - блок управления;
      - расширитель на 8 контролируемых направлений пуска.
  • Выносная клавиатура - исполнения по количеству зон пожаротушения: ПУ1, ПУ5, ПУ8 (по количеству подключаемых блоков управления).
        Выносная клавиатура устанавливается в помещении охраны, при этом блоки управления и расширители направлений устанавливаются непосредственного в защищаемом помещении. На клавиатуре отображается полная информация о состоянии защищаемого помещения и контролируемых цепей. Непосредственно с клавиатуры возможно управление состоянием автоматики по каждой зоне пожаротушения, а также сброс состояний блоков управления (для проверки исправности системы).
        Встроенный регистратор событий фиксирует до 256 событий, происходящих на охраняемом объекте.
        Связь клавиатуры с блоками управления - по общему 4х-проводному кабелю длиной до 200м.
  • Блок управления - на одну зону пожаротушения, в двух исполнениях:
      - с питанием от сети 220 В и встроенным РИП (аккумулятор 7 а*ч);
      - с внешним питанием 12 В.
        Блок управления с РИП имеет два пожарных (двухпороговых) шлейфа, алгоритм обработки которых программируется переключателем ("И", "ИЛИ").
        Блок управления с внешним питанием имеет один пожарный (двухпороговый) шлейф.
        Блоки управления имеют одно направление пуска СПТ. Напряжение подрыва может устанавливаться 12 или 24В и задается заказчиком при монтаже прибора (24В подается от дополнительного РИПа).
        Если в многозоновой системе пожаротушения или дымоудаления используется блок управления с РИП, то от него (по цепи 12В) можно запитывать дополнительно расширители направлений с общим током потребления в дежурном режиме до 130 мА. При этом пусковой ток (на пуск СПТ) обеспечивается аккумулятором.
        Блоки управления осуществляют контроль цепей выносных оповещателей и пуска СПТ на обрыв и К.З.
  • Расширитель направлений. Применяется для увеличения количества контролируемых пусковых цепей до 8. Эти цепи пуска подключаются к источнику подрыва поочередно с интервалом 2 секунды.
        Используя веерное подключение расширителей (до 8 шт.) можно организовать до 57 контролируемых направлений пуска СПТ.
  • Дополнительно устанавливаемый релейный модуль (РМ4) позволяет организовать управление технологическим оборудованием. Общее количество управляющих реле - 4 шт.:
        реле 1..3 - отрабатывают сигнал ПОЖАР;
        реле 4 - синхронно с ключом ПУСК (с задержкой, если таковая установлена).
        Используя блоки управления (с установленными сетевыми адаптерами) и прибор "МАГИСТРАТОР" можно организовать систему до 30 зон пожаротушения и дымоудаления. Использовать клавиатуры ПУ в этом случае нет необходимости.

Техническое описание на прибор можно скачать скачать здесь.

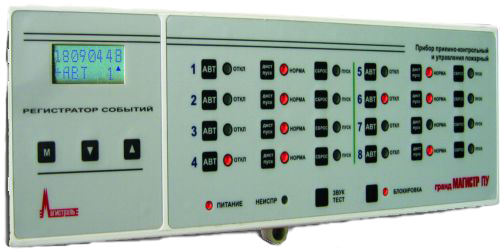

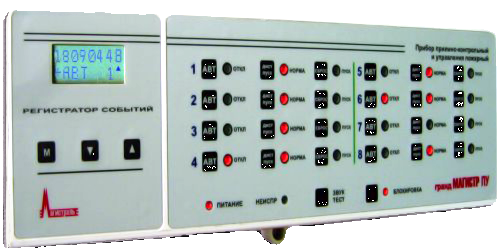

ППКУП Гранд МАГИСТР ПУ клавиатура управления с установленным регистратором событий
ППКУП "Гранд МАГИСТР ПУ" клавиатура управления с регистратором событий

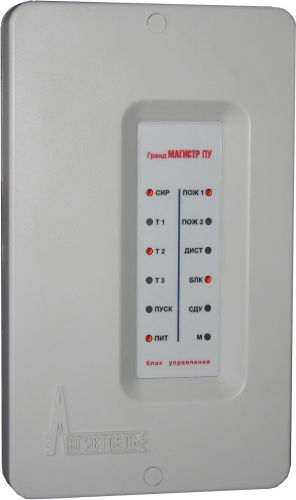

ППКУП Гранд МАГИСТР ПУ блок управления с питанием от внешнего источника 12В
ППКУП "Гранд МАГИСТР ПУ" блок управления с питанием от внешнего источника 12В

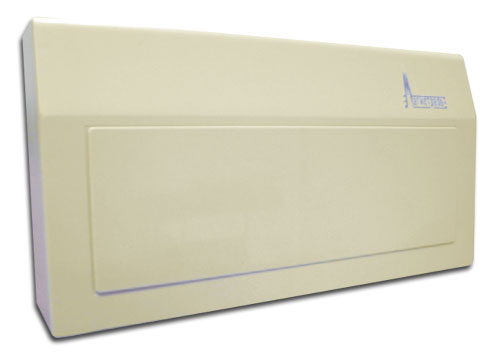

ППКУП Гранд МАГИСТР ПУ блок управления с питанием от сети 220 В и встроенным РИП (акк. 7А*ч)
ППКУП "Гранд МАГИСТР ПУ" блок управления с питанием от сети 220 В и встроенным РИП (акк. 7А*ч)

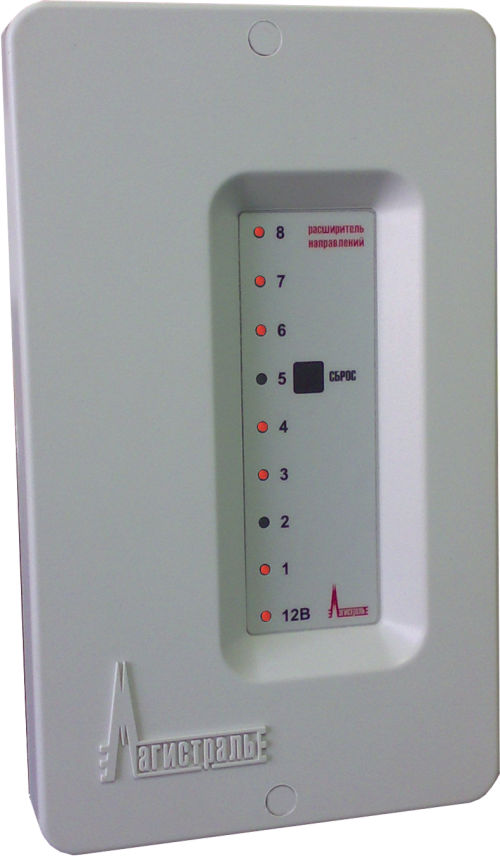

ППКУП Гранд МАГИСТР ПУ расширитель направлений
ППКУП "Гранд МАГИСТР ПУ" расширитель направлений
