Продукция компании "МАГИСТРАЛЬ"

ППКУП "Гранд МАГИСТР ПУ" (версия 3)

Особенности прибора

  • Пожаротушение: газовое, аэрозольное, порошковое, с подачей напряжения 12 В или 24 В.
  • Организация до 8 отдельных зон локального пожаротушения под управлением клавиатуры ПУ.
  • Организация до 240 зон пожаротушения под управлением прибора МАГИСТРАТОР.
  • Организация до 57 направлений пуска в одной зоне пожаротушения с помощью расширителя направлений.
  • Выносная клавиатура с ЖК-дисплеем на 8 зон пожаротушения.
  • Встроенный регистратор на 1024 события.
  • Просмотр событий и конфигурирование прибора через меню на ЖК-дисплее.
  • Расширение функционала:
  • дополнительные клавиатуры с функцией отображения.
    – встраиваемые модули реле;
    – выносные блоки ключей;
    – выносные блоки реле;
    – выносной блок автодозвона с возможностью передачи сигналов на ПЦН по протоколу Ademco Contact ID.
  • Поддержка преобразования интерфейсов для передачи данных по альтернативным каналам связи (радиоканал, Ethernet).
  • Возможность контроля и управления состоянием прибора через WEB-интерфейс при использовании адаптера СА+LAN.
  • Программируемые алгоритмы работы каждого реле (тип, задержка, длительность, привязка к зонам).
  • Программируемые алгоритмы работы электронных ключей (тип, привязка к зонам).
  • Программируемые алгоритмы блокировки пуска по всем зонам одновременно.
  • Блокировка управления клавиатуры с помощью ключей Touch Memory.
  • Контроль всех цепей выносных оповещателей и цепей пуска на обрыв и короткое замыкание.
  • Рабочее сетевое напряжение от 130 до 280 В.
  • Измерение текущего сопротивления ШС при монтаже.
  • Резервное питание от аккумулятора 12В / 7 А*ч.
  • Возможность конфигурирования и обновления версии программного обеспечения прибора с ПК (требуется преобразователь интерфейсов USB/RS-485).

Технические характеристики прибора:

1. Блок клавиатуры ПУ8

2. Блок управления со встроенным РИП

3. Блок управления с питанием от внешнего источника 12 В

4. Расширитель направлений пуска

Комплект поставки

Совместимое оборудование

Документация на прибор

Техническое описание и инструкция по эксплуатации Редакция 1 от 20.10.15
скачать скачать
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту


Программное обеспечение

Инструкция по обновлению прошивки прибора скачать скачать инструкцию
ПО "Загрузчик"
(программа для обновления прошивки блоков)
"Загрузчик" скачать ПО Загручик
(версия 3.0.0.7) обновлено 24 ноября 2015 г.
"Загрузчик" скачать ПО Загручик
(версия 3.0.0.8) обновлено 9 декабря 2015 г.
Прошивка для блока управления 12В PU-BU302.rar скачать прошивку
обновлено 9 декабря 2015 г.
Прошивка для блока управления со встроенным РИП PU-SB302.rar скачать прошивку
обновлено 9 декабря 2015 г.
Прошивка для блока клавиатуры ПУ1, ПУ5, ПУ8 PU-KL304.rar скачать прошивку
обновлено 9 декабря 2015 г.

Внешний вид

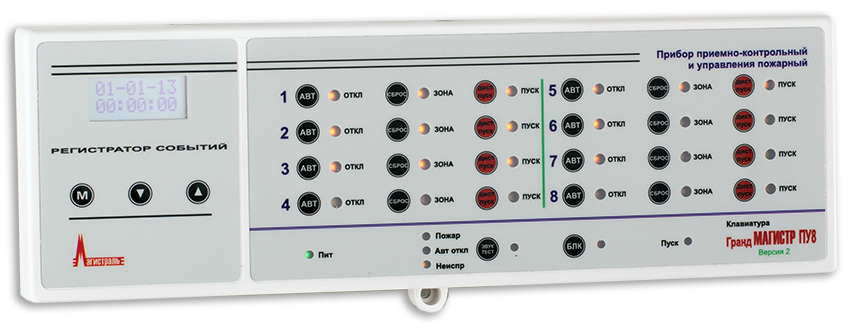

Клавиатура
Гранд МАГИСТР ПУ8 (версия 3)

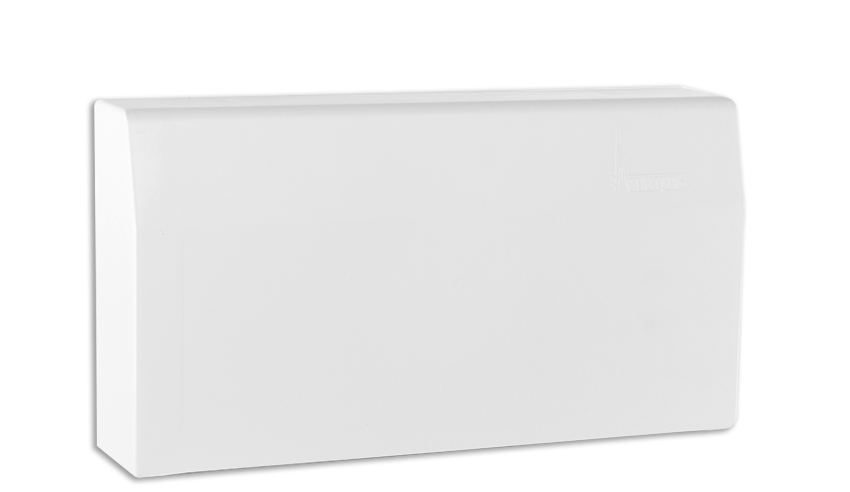

Блок управления со встроенным РИП
Гранд МАГИСТР БУ ПУ + РИП (версия 3)

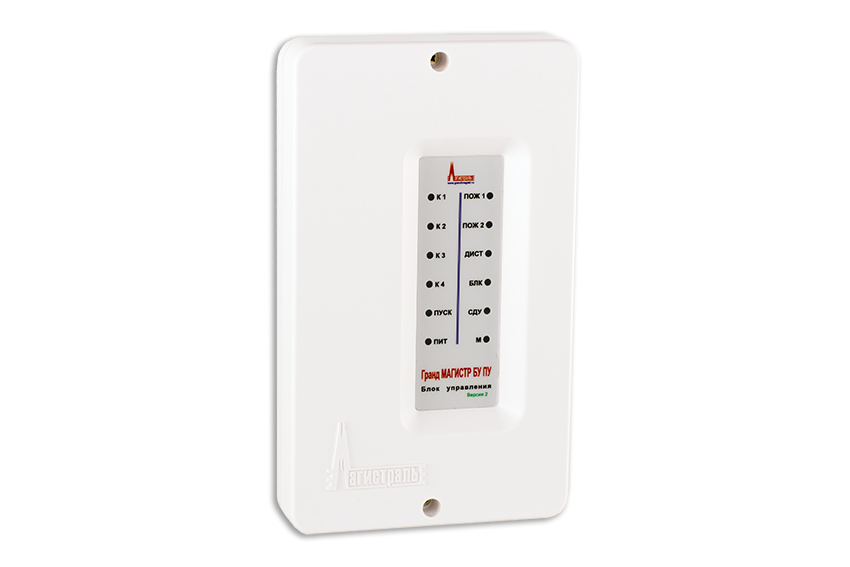

Блок управления с питанием от 12В
Гранд МАГИСТР БУ ПУ (версия 3)

Расширитель направлений пуска
Гранд МАГИСТР РН
