ППКОП "Гранд МАГИСТР" (версия 3)

Особенности прибора

  • Исполнения по наличию встроенного РИП:
    - со встроенным РИП;
    - с питанием от внешнего источника постоянного тока (12В);
  • Исполнения по количеству контролируемых ШС: 2, 4, 8, 16, 24, 30.
  • Выносная клавиатура с ЖК-дисплеем.
  • Встроенный регистратор на 1024 события.
  • Просмотр событий и конфигурирование прибора через меню на ЖК-дисплее.
  • Расширение функционала:
  • дополнительные клавиатуры с функцией дублирования или разделения по пользователям.
    – встраиваемые модули реле;
    – выносные блоки ключей;
    – выносные блоки реле;
    – выносные порты управления доступом;
    – выносной блок автодозвона с возможностью передачи сигналов на ПЦН по протоколу Ademco Contact-ID.
  • Поддержка преобразования интерфейсов для передачи данных по альтернативным каналам связи (радиоканал, Ethernet).
  • Возможность контроля и управления состоянием прибора через WEB-интерфейс при использовании адаптера СА+LAN.
  • Гибкое программирование функций ШС (пожарный, охранный, технологический, объединение в разделы).
  • Программируемые алгоритмы работы каждого реле (тип, задержка, длительность, привязка к ШС).
  • Программируемые алгоритмы работы электронных ключей (тип, привязка к ШС).
  • Организация двухпорогового и однопорогового режимов работы любого пожарного ШС по тактике «Перезапрос».
  • Управление состоянием ШС с помощью ключей Touch Memory.
  • Контроль цепей выносных оповещателей на обрыв и короткое замыкание.
  • Измерение текущего сопротивления ШС при монтаже.
  • Рабочее сетевое напряжение ( для исполнения прибора со встроенным РИП) от 130 до 280 В.
  • Тип АКБ для встроенного РИП 12В / 7 А*ч.
  • Возможность конфигурирования и обновления версии программного обеспечения прибора с ПК (требуется преобразователь интерфейсов USB/RS-485).

Технические характеристики

Количество ШС (зависит от исполнения) 2, 4, 8, 16, 24, 30
Количество программируемых реле ПЦН 3
Количество программируемых электронных ключей оповещения 4
Напряжение питания:
- от сети переменного тока частотой 50 Гц
- от встраиваемого аккумулятора
- от внешнего источника постоянного тока (внешний РИП)

130..280 В
12 В / 7 А*ч
11..14 В
Максимальный ток, потребляемый прибором (с учетом клавиатуры, без учета внешней нагрузки по цепи 12 В) в дежурном режиме от встроенного РИП при пропадании сети 220В, не более:
- Гранд МАГИСТР 2
- Гранд МАГИСТР 4
- Гранд МАГИСТР 8
- Гранд МАГИСТР 16
- Гранд МАГИСТР 24
- Гранд МАГИСТР 30


0,13 А
0,13 А
0,14 А
0,18 А
0,24 А
0,29 А
Максимальный ток, потребляемый блоком клавиатуры, не более 0,03 А
Напряжение, выдаваемое прибором на внешнюю нагрузку 12 ± 2 В
Суммарный ток внешней нагрузки по цепи 12 В, не более 1,2 А
Сопротивление оконечного резистора 7,5 кОм
Время реакции на нарушение шлейфа 300 мс
Максимальное количество ключей Touch Memory на каждый ШС 8 шт.
Максимальная длина линии для подключения считывателя ключей Touch Memory 40 м.
Программируемая задержка включения реле ПЦН (с шагом 1 секунда) от 0 до 250 сек.
Программируемая длительность включенного состояния реле ПЦН (с шагом 1 секунда) от вкл. до 250 сек.
Параметры переключаемой группы контактов реле ПЦН ~120 В; 1 А
=24 В; 2 А
Максимальная длина линии связи для подключения клавиатуры и блоков,
сечением провода не менее 0,5 мм2
500 м.
Диапазон рабочих температур:
- для блока клавиатуры с ЖК-дисплеем
- для системного блока

от +5 до +55 °С
от -30 до +55 °С
Масса без аккумулятора, не более
- системного блока
- блока клавиатуры

1,2 кг
0,48 кг
Габаритные размеры, не более
- системного блока
- блока клавиатуры

345х180х90 мм
295х95х32 мм

Совместимое оборудование

Гранд МАГИСТР Кл (версия 3) - для каждого исполнения по количеству ШС: 2, 4, 8, 16, 24, 30;
Дополнительная клавиатура
Гранд МАГИСТР РМ
Встраиваемые модули на 4, 8 или 16 реле
МАГИСТРАТОР СА (версия 3)
Сетевой адаптер для подключения к прибору "МАГИСТРАТОР" (версия 3) по интерфейсу RS-485
МАГИСТРАТОР СА+LAN (версия 3)
Комбинированный сетевой адаптер для подключения к прибору "МАГИСТРАТОР" (версия 3) по интерфейсу Ethernet

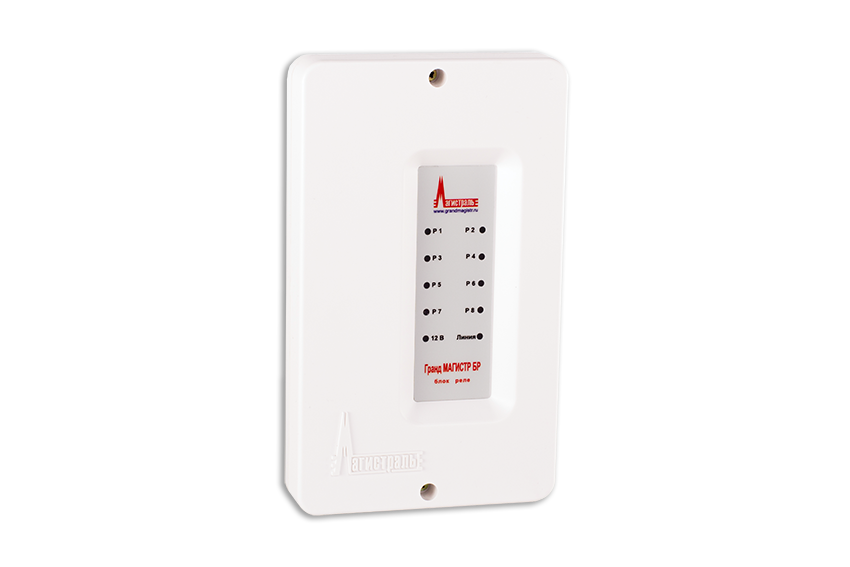

Гранд МАГИСТР БР (версия 3)
Блок реле
Гранд МАГИСТР БК (версия 3)
Блок ключей

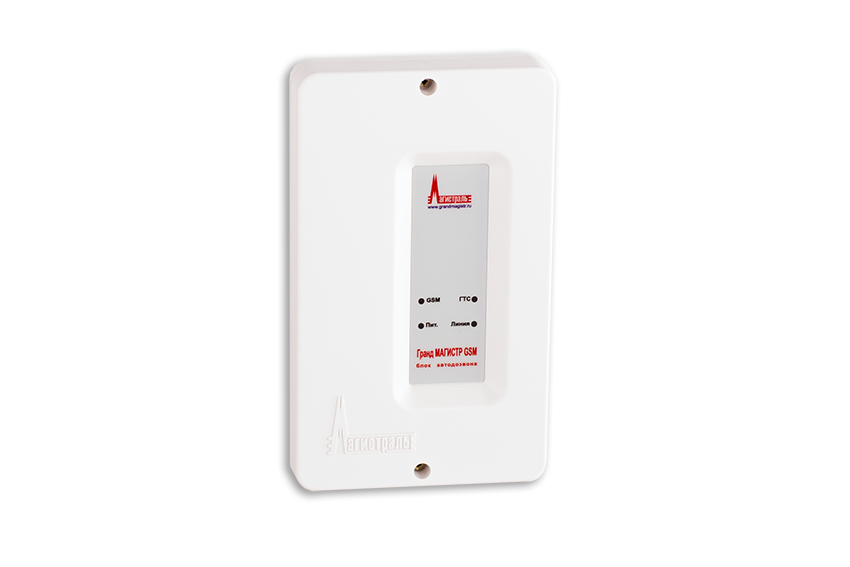

Гранд МАГИСТР GSM (версия 3)
Блок автодозвона
Гранд МАГИСТР ПД (версия 3)
Порт доступа

Документация на прибор

Техническое описание и инструкция по эксплуатации
"ПРИЛОЖЕНИЕ А" поясняет работу приборов 12 В (с питанием от внешнего источника)
Редакция 3 от 11.07.17 скачатьскачать
ПРИЛОЖЕНИЕ А скачатьскачать

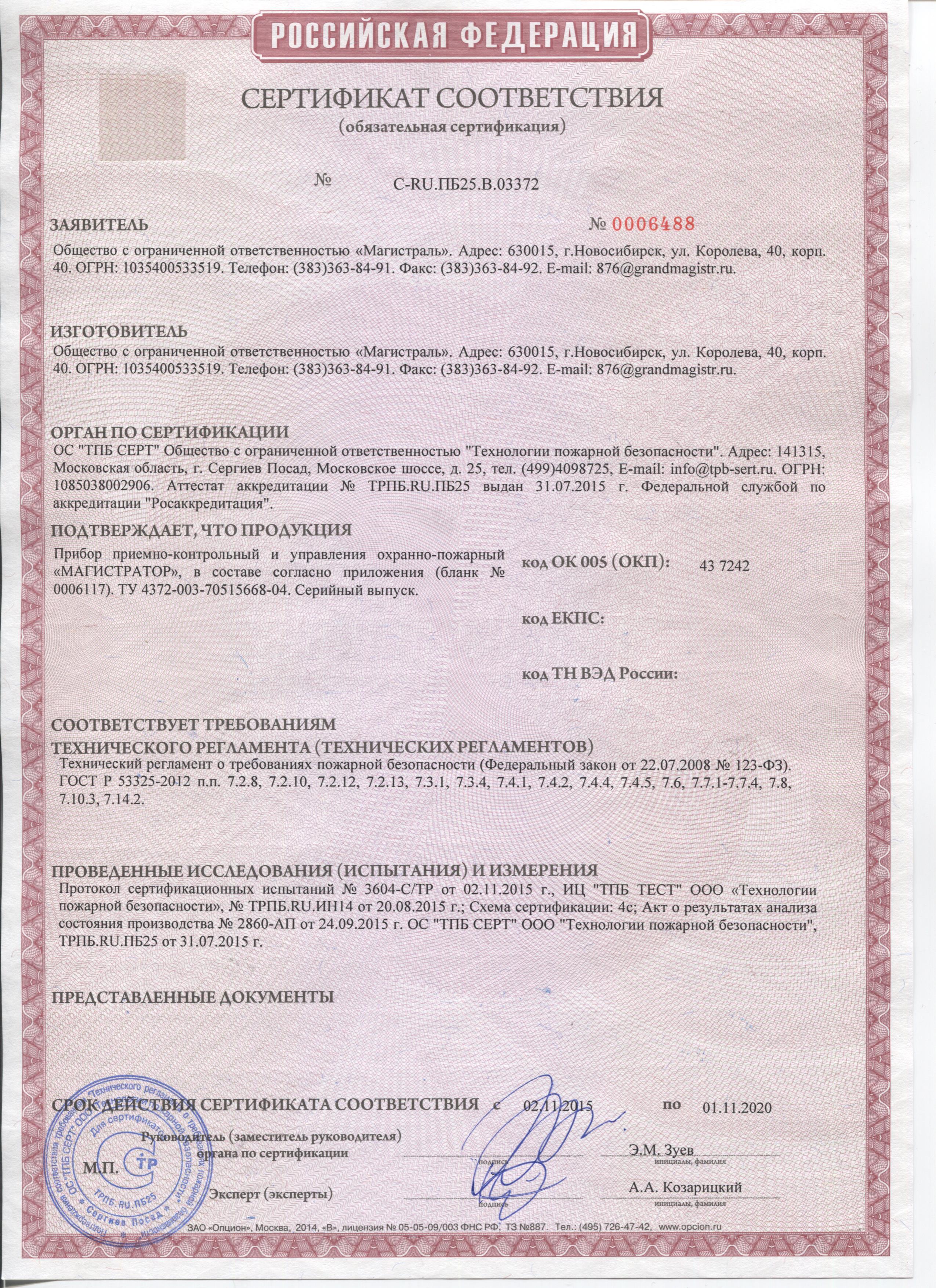

Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.

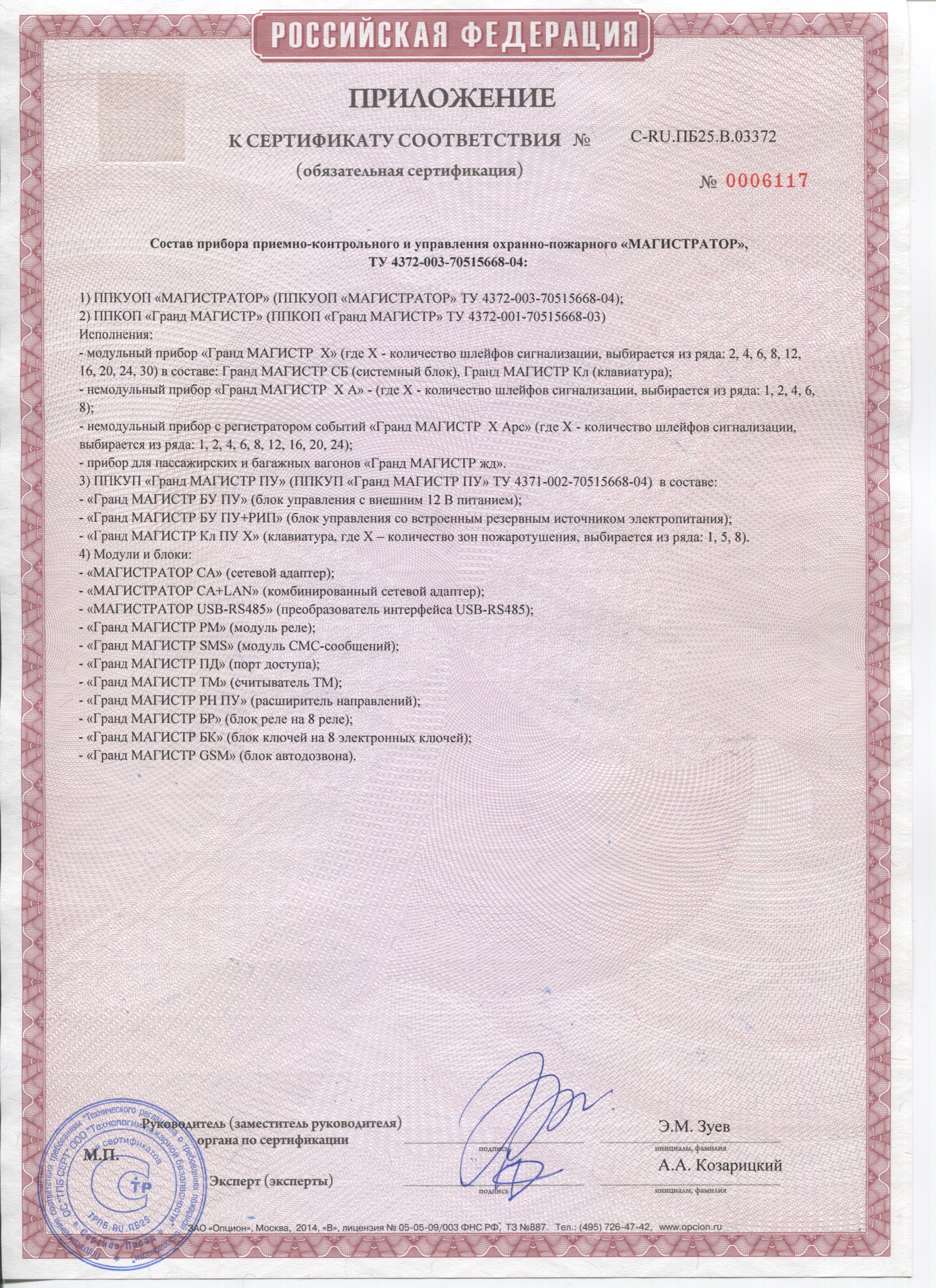

(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту


Программное обеспечение

Дополнительное программное обеспечение и последние редакции инструкций по эксплуатации можно скачать в разделе "Техническая поддержка"

Внешний вид

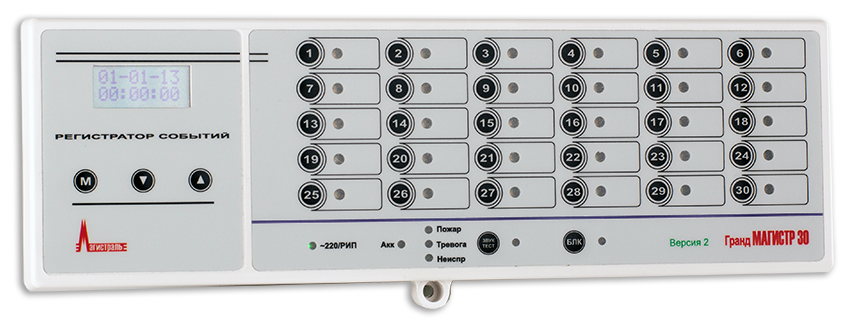

ППКОП "Гранд МАГИСТР" (версия 3)
