Блок автодозвона Гранд МАГИСТР GSM2 (версия 3)

Особенности блока

  • Передача на мобильные, а также на пульт централизованного наблюдения голосовых и текстовых сообщений о состоянии приборов "Гранд МАГИСТР" (версия 3.x), "Гранд МАГИСТР ПУ" (версия 3.x), "МАГИСТРАТОР" (версия 3.x).
  • Поддерживаемые каналы связи:
  • - GSM (2 СИМ-карты, переключение между СИМ-картами при отсутсвии связи);
  • Поддерживаемые протоколы передачи:
  • - Ademco Contact-ID (DTMF) через GSM
    - голосовые сообщения через GSM;
    - текстовые сообщения (SMS) через GSM;
  • Поддержка до 8 номеров в городском и федеральном формате с индивидуальной настройкой каналов передачи, фильтров по типам сообщений с указанием конкретных ШС, зон пожаротушения или приборов;
  • Управление ШС прибора с помощью SMS или сигналами DTMF через дозвон с мобильного телефона;
  • Встроенная антенна (в исполнении без разъема SMA);

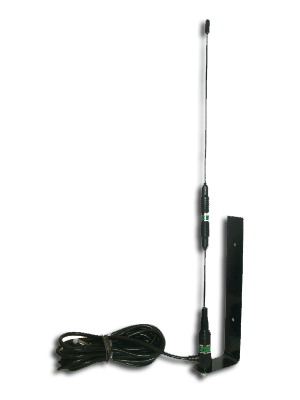

  • Возможность подключения внешней антенны (только для исполнения с разъемом SMA);
  • Контроль баланса SIM-карты с оповещением по достижении лимита;
  • Пример передачи голосового сообщения при событии "Пожар" по шлейфу № 8:

Технические характеристики

Количество разъемов для установки SIM-карт (тип карты Mini-SIM)2
Количество телефонных номеров (городской, федеральный формат)
8
Интерфейс подключения
RS-485
Напряжение питания блока от внешнего источника 12±2 В
Максимальный ток, потребляемый блоком в режиме передачи сообщений, не более0,12 А
Масса блока, не более 0,3 кг
Габаритные размеры блока, не более200х118х43 мм
Диапазон рабочих температурот минус 30 до 55 °С
Программирование параметров через меню прибора
Антенна для усиления сигнала GSM (только для исполнения без разъема SMA)встроенная
Разъем для подключения внешней антенны (только для исполнения с разъемом SMA), типSMA

Документация

Техническое описание и инструкция по эксплуатации Редакция 1 от 07.11.17 скачать скачать
Сертификат соответствия техническому регламенту ЕАЭС 043/2017:
№ RU C-RU.ПБ68.В.00104/20 Срок действия до 29.10.2025 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту

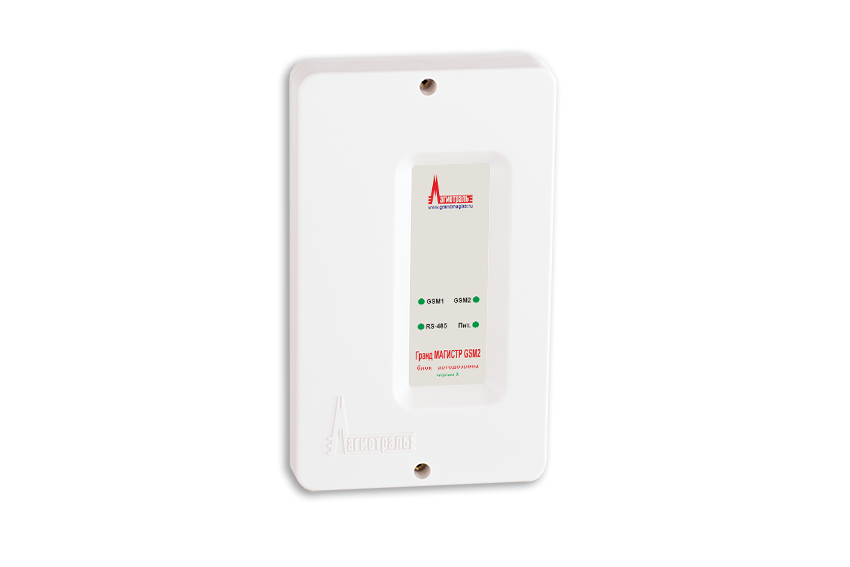

Внешний вид






Блок автодозвона
"Гранд МАГИСТР GSM2" (версия 3),
"Гранд МАГИСТР GSM2 SMA" (версия 3)
