ППКУОП "МАГИСТРАТОР" (версия 2) - комплексная система безопасности

Особенности прибора

  • Отображение и управление состоянием до 30 объектовых приборов ППКОП «Гранд МАГИСТР» (версия 2) и блоков управления прибора «Гранд МАГИСТР ПУ » (версия 2), соединенных посредством сетевых адаптеров в комплексную систему безопасность.
  • Управление дополнительными релейными выходами в блоках реле и электронными ключами в блоках ключей в зависимости от состояния объектовых приборов.
  • Выносная (до 200 м) клавиатура с ЖК-дисплеем на 30 объектовых приборов.
  • Длина магистральной линии, соединяющей все объектовые приборы до 2000 м.
  • Возможность подключения дополнительных клавиатур отображения.
  • Встроенный регистратор событий, позволяющий хранить в памяти до 7000 событий.
  • Возможность расширения функционала внешними блоками:
  • – выносные блоки электронных ключей (по 8 электронных ключей);
    – выносные блоки реле (по 8 реле с перекидным контактом);
  • Просмотр событий и конфигурирование прибора через меню с помощью дисплея.
  • Программируемые алгоритмы, задержка и длительность работы всех реле.
  • Программируемые алгоритмы работы электронных ключей.
  • Программирование синхронной работы реле и электронных ключей.
  • Блокировка управления состоянием объектовых приборов с помощью ключей Touch Memory.
  • Контроль всех цепей выносных оповещателей и линий связи на обрыв и короткое за-мыкание.
  • Рабочее сетевое напряжение от 160 В.
  • Встроенный РИП под АКБ 12В/7А*ч
  • Считывание и запись конфигурации прибора через Адаптер ПК (приобретается отдельно)
  • Возможность обновления версии программного обеспечения прибора через ПК.

Технические характеристики

1. Блок клавиатуры

Максимальная длина линии до системного блока
200 м
Максимальная длина линии ТМ0,5 м
Максимальное количество ключей «Touch Memory» для блокировки управления 8
Напряжение питания12 ± 2 В
Ток, потребляемый в дежурном режиме0,03 А
Диапазон рабочих температур от 5 до 55 °С
Масса блока, не более0,4 кг
Габаритные размеры блока, не более 295х95х32 мм

2. Системный блок

Напряжение питания от сети переменного тока 130-280 В
Тип аккумуляторной батареи для встроенного РИП 12 В / 7 Ач
Ток, потребляемый в дежурном режиме без учета внешней нагрузки 0,26 А
Напряжение, выдаваемое на внешнюю нагрузку 12±2 В
Максимальный ток нагрузки выходов электронных ключей, не более 1 А
Максимальный суммарный ток нагрузки выходов по цепи 12 В, не более 1,2 А
Параметры переключаемой группы контактов реле ПЦН ~ 120 В; 1 А
= 24 В; 2 А
Диапазон рабочих температур от минус 30 до 55 °С
Габаритные размеры блока, не болееДиапазон рабочих температур 345х180х90 мм

Совместимое оборудование

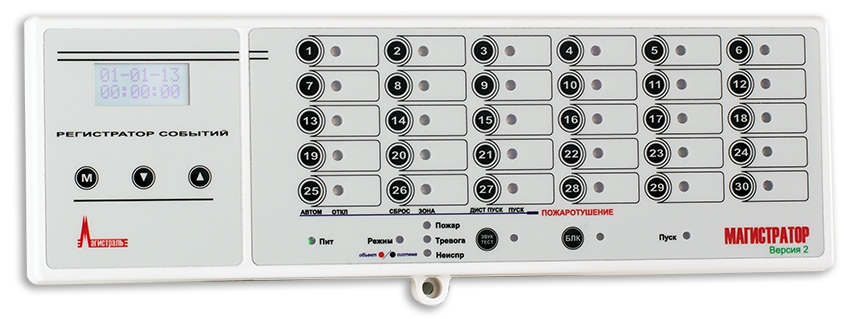

Блок клавиатуры МАГИСТРАТОР (версия 2)
(дополнительная клавиатура)
ППКОП "Гранд МАГИСТР" (версия 2)
(прибор или только системный блок)

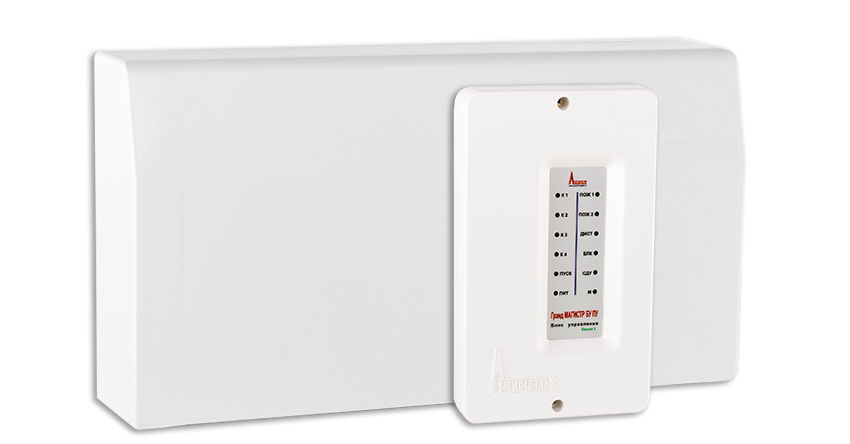

ППКУП "Гранд МАГИСТР ПУ" (версия 2)
(БУ ПУ или БУ ПУ + РИП)
Адаптер ПК
(Преобразователь RS485-USB для конфигурирования
и обновления прошивки блоков прибора с ПК)
"Гранд МАГИСТР БР"
(блок реле)
"Гранд МАГИСТР БК"
(блок электронных ключей - О.К.)
"Гранд МАГИСТР GSM"
(блок автодозвона)

Документация на прибор

Техническое описание и инструкция по эксплуатации Редакция 2 от 08.08.14
скачать скачать
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту


Программное обеспечение

ПО "МАГv2-Конфигуратор"
(программа для конфигурирования прибора)
Драйверы для "Адаптер ПК" под ОС Windows в архиве
"МАГv2-Конфигуратор" скачать ПО МАГv2-Конфигуратор
(версия 2.0.0.10) обновлено 15 июня 2015 г.
ПО "Загрузчик"
(программа для обновления прошивки блоков)
Драйверы для "Адаптер ПК" под ОС Windows в архиве
"Загрузчик" скачать ПО Загручик
(версия 2.0.0.7) обновлено 6 мая 2015 г.
Прошивка для системного блока
(с текущей версией прошивки/платы - 202/201)
MG-SB203.rar скачать прошивку
обновлено 28 ноября 2014 г.
Прошивка для блока клавиатуры
(с текущей версией прошивки/платы - 203/101)
MG-KL204.rar скачать прошивку
обновлено 28 ноября 2014 г.

Внешний вид






"МАГИСТРАТОР" (версия 2)
ООО "МАГИСТРАЛЬ"
Разработка и производство оборудования охранно-пожарной сигнализации
