Продукция компании "МАГИСТРАЛЬ"

ППКОП "Гранд МАГИСТР" (версия 2)

Особенности прибора

  • Исполнения по количеству контролируемых ШС: -2, -4, -6, -8, -16, -24, -30;
  • Встроенный регистратор на 1024 события;
  • Выносная клавиатура с ЖК-дисплеем для управления состоянием прибора и просмотра зафиксированных событий;
  • Подключение до 5 дополнительных клавиатур;
  • Модульная структура с возможностью расширения функционала внешними блоками:
  • – встраиваемые модули реле (4, 8, 16 реле);
    – выносные блоки электронных ключей (по 8 электронных ключей);
    – выносные блоки реле (по 8 реле);
    – выносные порты доступа для обеспечения контролируемого доступа в отдельные помещения;
    – выносной блок автодозвона;
  • Конфигурирование прибора с клавиатуры через меню на ЖК-дисплее;
  • Гибкое программирование функций ШС:
  • – любые из ШС, в любом порядке и количестве можно запрограммировать с функциями «охранный», «пожарный», «технологический», «не используется»;
    – любые ШС можно объединить в разделы (до 4 разделов одного типа) охранных, пожарных, технологических ШС в любой комбинации;
  • Программируемая тактика работы охранных ШС:
  • «открытая дверь», «закрытая дверь», «задержка на вход», «тихая тревога», «автоперевзятие», «повторное включение сирены», «дистанционный сброс»;
  • Программируемая тактика работы технологических ШС:
  • - с фиксацией, без фиксации (автоматическое взятие на охрану при восстановлении шлейфа);
  • Организация двухпорогового и однопорогового режимов работы любого пожарного ШС по тактике «Перезапрос» (программируемая);
  • Управление состоянием ШС ключами Touch Memory;
  • - Любые из ШС или группа ШС могут быть запрограммированы на управление с помощью ключей Touch Memory (ТМ);
  • Организация до 30 охраняемых зон с контролируемым доступом с помощью порта доступа;
  • 3 программируемых реле ПЦН с привязкой к ШС, установкой задержки и длительности срабатывания:
  • типы реле «ОХРАНА», «ТРЕВОГА», «ВНИМАНИЕ», «ПОЖАР», «ТЕХНОЛОГИЧЕСКИЙ», «НЕИСПРАВНОСТЬ», «НЕ ИСПОЛЬЗУЕТСЯ»;
  • 4 программируемых электронных ключа оповещения (ОК):
  • - типы эл. ключей «Световое оповещение», «Сирена», «Табло ВЫХОД», «Речевое оповещение», «Технологический», «Неисправность», «Внимание», «Пожар». «Не используется»;
  • Контроль цепей выносных оповещателей на обрыв и короткое замыкание;
  • Рабочее сетевое напряжение от 160 В;
  • Встроенный РИП под АКБ 12В / 7 А*ч;
  • Измерение текущего сопротивления ШС при монтаже;
  • Считывание и запись конфигурации прибора через Адаптер ПК - адаптер подключения к персональному компьютеру через USB интерфейс;
  • Возможность обновления версии программного обеспечения прибора через ПК;

Технические характеристики

Напряжение питания:
  - от сети переменного тока частотой 50 Гц
  - от встраиваемого аккумулятора

130...280 В
12 В / 7 А*ч
Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12В)
в дежурном режиме при отключении сети 220 В, не более:
- Гранд МАГИСТР 2
- Гранд МАГИСТР 4
- Гранд МАГИСТР 6
- Гранд МАГИСТР 8
- Гранд МАГИСТР 16
- Гранд МАГИСТР 24
- Гранд МАГИСТР 30


0,13 А
0,13 А
0,14 А
0,14 А
0,18 А
0,24 А
0,29 А
Напряжение, выдаваемое прибором на внешнюю нагрузку 12 ± 2 В
Суммарный ток внешней нагрузки по цепи 12 В, не более 1,2 А
Напряжение на клеммах для подключения ШС:
  - в дежурном режиме
  - в разомкнутом состоянии

17 В
20 В
Максимальные токи на клеммах для подключения ШС (без учета выносного резистора):
  - для токопотребляющих извещателей
  - в замкнутом состоянии

2 мА
17,5 мА
Сопротивление оконечного резистора 7,5 кОм
Максимальное количество ключей Touch Memory на каждый ШС 8 шт.
Программируемая задержка включения реле ПЦН (с шагом 1 секунда) от 0 до 250 секунд
Программируемая длительность включенного состояния реле ПЦН (с шагом 1 секунда) от вкл. до 250 секунд
Параметры переключаемой группы контактов реле ПЦН ~120 В; 1 А
=24 В; 2 А
Максимальная длинна кабеля КСПВ 4х0,5 для подключения клавиатуры 200 м.
Максимальная длинна кабеля КСПВ 4х0,5 для подключения портов доступа 200 м.
Диапазон рабочих температур:
  - для блока клавиатуры с ЖК-дисплеем
  - для системного блока

от 5 до 55 °С
от минус 30 до 55 °С
Масса прибора без аккумулятора, не более 3 кг
Габаритные размеры , не более
  - системного блока
  - блока клавиатуры
345х180х90 мм
295х95х32 мм

Совместимое оборудование

Гранд МАГИСТР 2...30 Кл (версия 2)
(дополнительная клавиатура)
Адаптер ПК
(Преобразователь RS485-USB для конфигурирования
и обновления прошивки блоков прибора с ПК)
"Гранд МАГИСТР РМ4"
(Встраиваемый модуль на 4 реле)
"Гранд МАГИСТР РМ8"
(Встраиваемый модуль на 8 реле)
"Гранд МАГИСТР РМ16"
(Встраиваемый модуль на 16 реле)
"Гранд МАГИСТР СА" (версия 2)
(Сетевой адаптер для подключения к прибору "МАГИСТРАТОР" (версия 2))
"Гранд МАГИСТР БР"
(блок реле)
"Гранд МАГИСТР БК"
(блок электронных ключей - О.К.)
"Гранд МАГИСТР GSM"
(блок автодозвона)
"Гранд МАГИСТР ПД" (версия 2)
(порт доступа)

Документация на прибор

Техническое описание и инструкция по эксплуатации Редакция 3 от 19.01.15 скачатьскачать
Редакция 2 от 08.08.14 скачатьскачать
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту


Программное обеспечение

ПО "ГМv2-Конфигуратор"
(программа для конфигурирования прибора)
Драйверы для "Адаптер ПК" под ОС Windows в архиве
"ГМv2-Конфигуратор" скачать ПО ГМv2-Конфигуратор
(версия 3.0.0.44) обновлено 13 апреля 2015 г.
ПО "Загрузчик"
(программа для обновления прошивки блоков)
Драйверы для "Адаптер ПК" под ОС Windows в архиве
"Загрузчик" скачать ПО Загручик
(версия 2.0.0.7) обновлено 6 мая 2015 г.
Прошивка для системного блока
(с текущей версией прошивки/платы - 203(213)/201)
GM-SB215.rar скачать прошивку
обновлено 6 мая 2015 г.
Прошивка для системного блока
(с текущей версией прошивки/платы - 204(214)/201)
GM-SB216.rar скачать прошивку
обновлено 6 мая 2015 г.
Прошивка для блока клавиатуры
(с версией прошивки/платы - .../101)
GM-KL205.rar скачать прошивку
обновлено 28 ноября 2014 г.

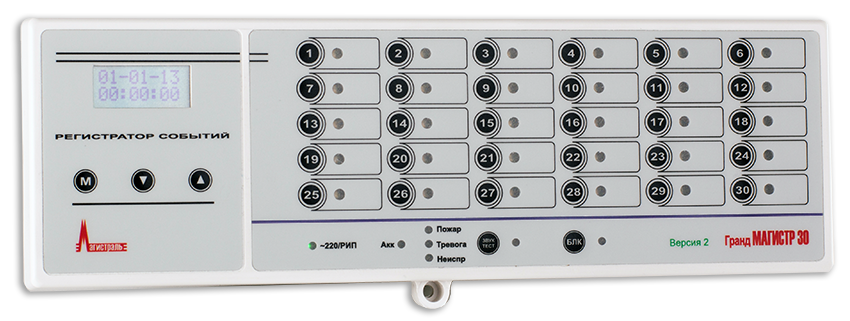

Внешний вид







ППКОП "Гранд МАГИСТР" (версия 2)
