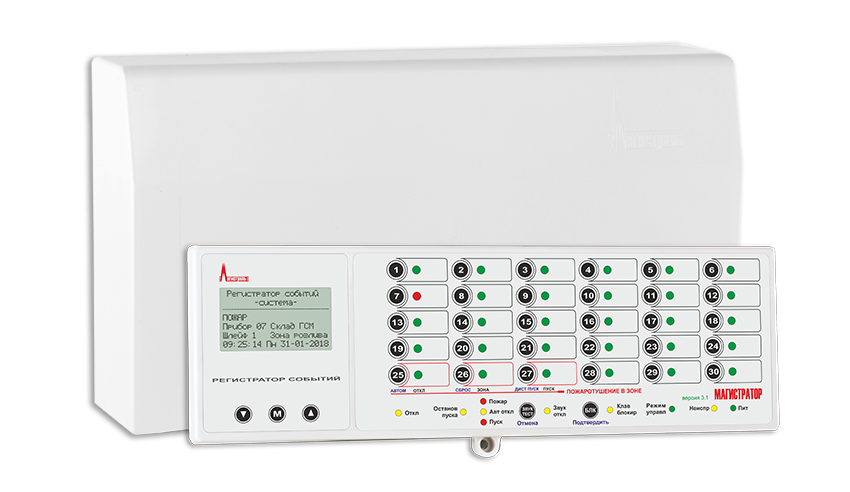

Особенности прибора
- Централизованный контроль состояния и управление приборами охранно-пожарной сигнализации и приборами управления пожаротушением ППКОП Гранд МАГИСТР (версия 3 и 3.1), ППКУП Гранд МАГИСТР ПУ (версия 3 и 3.1), Гранд МАГИСТР-125 (версия 3.1), объединенных по сети RS-485 в комплексную систему безопасности.
- Выносной пульт-клавиатура до 500 метров с информативным ЖК-дисплеем на 30 объектовых приборов.
- Возможность организации комбинированного пульта управления из клавиатур каждого объектового прибора.
- Встроенный регистратор событий, позволяющий хранить в памяти до 7000 событий.
- Встроенные выходы для подключения цепей общего оповещения.
- Встроенные реле для управления технологическим оборудованием или передачи сигнала на ПЦН.
- Возможность увеличения количества выходов для подключения внешнего оповещения и увеличения количества релейных выходов с помощью внешних блоков реле и блоков ключей.
- Возможность передачи голосовых и текстовых сообщений на мобильные и стационарные телефоны, а также передачи сигналов на ПЦН по протоколу Ademco Contact-ID с помощью блока автодозвона.
- Длина магистральной линии, соединяющей все объектовые приборы до 1200 м.
- Возможность преобразования интерфейса RS-485 для связи всех приборов и внешних блоков радиоканал или Ethernet.
- Два типа сетевых адаптеров для подключения приборов в сеть: стандартный с RS-485 и комбинированный RS-485+LAN для организации магистральной сети по Ethernet.
- Возможность мониторинга системы по сети Ethernet через интернет-браузер (с помощью адаптера МАГИСТРАТОР СА+LAN).
- Программирование прибора осуществляется с клавиатуры через меню на дисплее.
- Программируемые алгоритмы работы всех реле и электронных ключей с возможностью включения по по тревоге на других объектах.
- Защита от несанкционированного управления объектовыми приборами с клавиатуры при помощи ключей Touch Memory.
- Все цепи выносных оповещателей и линии связи контролируются на обрыв и короткое замыкание.
- Встроенный РИП под АКБ 12В/7А*ч.
- Возможность конфигурирования и обновления версии программного обеспечения прибора с ПК (требуется преобразователь интерфейсов USB/RS-485).
Технические характеристики
| Количество контролируемых объектовых приборов | 30 |
| Максимальное количество организуемых зон пожаротушения | 240 |
| Максимальное количество организуемых зон охранно-пожарной сигнализации | 900 |
| Максимальное количество блоков клавиатур для организации комбинированного пульта | 30 |
| Максимальная длина внутренней линии связи (клавиатура и другие функциональные блоки) | 500 м |
| Максимальная длина внешней линии связи (объектовые приборы) | 1200 м |
| Емкость регистратор событий | 7000 событий |
| Максимальная длина линии ТМ | 40 м |
| Максимальное количество ключей «Touch Memory» для блокировки управления | 8 |
| Напряжение питания от сети переменного тока | 130-280 В |
| Тип аккумуляторной батареи для встроенного РИП | 12 В / 7 Ач |
| Ток, потребляемый в дежурном режиме без учета внешней нагрузки и дополнительных блоков | 0,26 А |
| Напряжение, выдаваемое на внешнюю нагрузку | 12±2 В |
| Количество встроенных выходов (электронных ключей) для цепей оповещения | 4 |
| Количество встроенных реле ПЦН (сухие контакты НР,ПК,НЗ) | 3 |
| Максимальный ток нагрузки выходов электронных ключей, не более | 1 А |
| Максимальный суммарный ток нагрузки выходов по цепи 12 В, не более | 1,2 А |
| Параметры переключаемой группы контактов реле ПЦН | ~ 120 В; 1 А = 24 В; 2 А |
| Диапазон рабочих температур системного блока | от минус 30 до 55 °С |
| Диапазон рабочих температур выносной клавиатуры | от 5 до 55 °С |
| Габаритные размеры системного блока, не более | 345х180х90 мм |
| Габаритные размеры блока клавиатуры, не более | 295х95х32 мм |
| Масса систменого блока без аккумулятора, не более | 1,2 кг |
| Масса блока клавиатуры, не более | 0,4 кг |
Совместимое оборудование
- Прибор Гранд МАГИСТР (версия 3 и 3.1) всех исполнений;- Прибор Гранд МАГИСТР ПУ (версия 3 и 3.1) всех исполнений;
- Прибор Гранд МАГИСТР-125 (версия 3.1);
- Системный блок без клавиатуры Гранд МАГИСТР СБ (версия 3) всех исполнений;
- Блок управления Гранд МАГИСТР БУПУ (версия 3);
- Блок управления Гранд МАГИСТР БУПУ+РИП (версия 3);
- Блок клавиатуры Гранд МАГИСТР Кл (версия 3) всех исполнений;
- Блок клавиатуры Гранд МАГИСТР Кл (версия 3.1) всех исполнений;
- Блок клавиатуры Гранд МАГИСТР ПУ8 Кл (версия 3.1);
- Блок клавиатуры Гранд МАГИСТР-125 Кл (версия 3.1);
- Блок клавиатуры МАГИСТРАТОР Кл (версия 3.1);
- Блок ключей Гранд МАГИСТР БК (версия 3);
- Блок реле Гранд МАГИСТР БР (версия 3);
- Блок автодозвона Гранд МАГИСТР GSM (версия 3)
- Блок автодозвона Гранд МАГИСТР GSM2/GSM2 SMA (версия 3);
- Сетевой адаптер МАГИСТРАТОР СА (версия 3;)
- Комбинированный сетевой адаптер МАГИСТРАТОР СА+LAN (версия 3);
Документация на прибор
| Техническое описание и инструкция по эксплуатации |  Редакция 4 от 21.06.21 скачать  |
|
Сертификат соответствия техническому регламенту ЕАЭС 043/2017: № RU C-RU.ПБ68.В.00104/20 Срок действия до 29.10.2025 г. (+ приложение) |
|
