Блок клавиатуры Гранд МАГИСТР Кл ИУ (версия 3.1)

Предназначена для контроля и управления состоянием клапанов дымоудаления или огнезадерживающих клапанов и других исполнительных устройств, подключенных к выходам управления блоков ключей Гранд МАГИСТР БК-1 или Гранд МАГИСТР БК-2. Позволяет контролировать до 30 выходов управления в одном приборе с возможностью ручного дистанционного переключения исполнительных устройств в рабочее и исходное состояние, с отображением положения клапана, текущего состояния выхода с регистрацией событий, и отображением информации на ЖК-дисплее. Клавиатура управления является дополнительным функциональным блоком для работы в приборах ППКОП Гранд МАГИСТР (версия 3.1), ППКУП Гранд МАГИСТР ПУ (версия 3.1), ППКУОП Гранд МАГИСТР-125 (версия 3.1), ППКУОП Магистратор (версия 3.1).

Особенности

  • Контроль до 30 выходов управления в одном приборе.
  • Отображение текущего состояния выхода (положение исходное/рабочее, выход исход-ный/рабочий, неисправность цепей).
  • Ручной пуск исполнительного устройства выбранного выхода управления в рабочее или исходное положение.
  • Просмотр событий прибора, в том числе и событий по состоянию выходов управления.

Технические характеристики

Интерфейс линии связи с приборомRS-485
Количество контролируемых выходов управления:30
Напряжение питания12±2В
Ток, потребляемый блоком в дежурном режиме, не более40 мА
Диапазон рабочих температурот +5 до +55 °С
Степень защиты корпусаIP50
Габаритные размеры блока, не более295х95х32 мм

Совместимое оборудование

- ППКОП Гранд МАГИСТР (Версия 3.1) всех исполнений по количеству ШС
(версия прошивки блоков: СБ от 318 и выше, клавиатура от 304 и выше);

- ППКУП Гранд МАГИСТР ПУ (Версия 3.1)
(версия прошивки блоков: БУПУ от 307 и выше, БУПУ+РИП от 308 и выше, клавиатура ПУ8 от 303 и выше);

- Прибор Гранд МАГИСТР-125 (версия 3.1);
(версия прошивки блоков: БКЛ от 310 и выше, клавиатура от 305 и выше);

- ППКУОП МАГИСТРАТОР (версия 3.1)
(версия прошивки блоков: СБ от 311 и выше, клавиатура от 306 и выше);

- Блок ключей управления клапанами Гранд МАГИСТР БК-1/БК-2 (версия 3)
(версия прошивки блоков: от 301 и выше);

Документация

Техническое описание и инструкция по эксплуатации Редакия 1 от 10.01.22 скачать скачать
Сертификат соответствия техническому регламенту ЕАЭС 043/2017:
№ RU C-RU.ПБ68.В.00104/20 Срок действия до 29.10.2025 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту

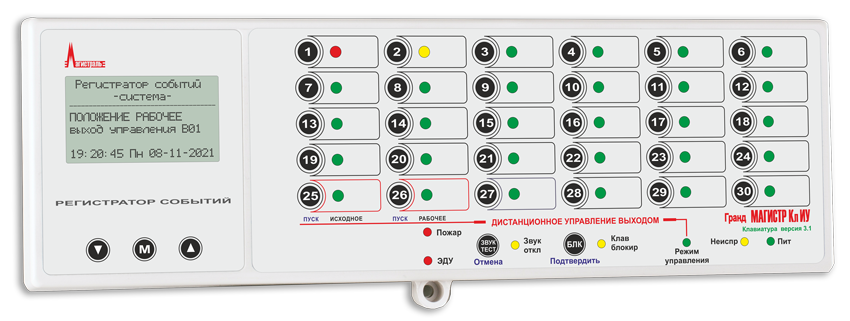

Внешний вид



Гранд МАГИСТР Кл ИУ (версия 3.1)
