Блок ключей управления клапанами Гранд МАГИСТР БК-1, Гранд МАГИСТР БК-2 (версия 3)

Особенности

  • Блок ключей исполнения БК-1 и БК-2 предназначен для управления и контроля положения одного или двух исполнительных устройств (клапан дымоудаления, огнезадерживающий клапан), входящих в состав системы противодымной защиты.
  • Предназначен для работы в приборах ППКОП Гранд МАГИСТР (версия 3.1), ППКУП Гранд МАГИСТР ПУ (версия 3.1), ППКУОП Гранд МАГИСТР-125 (версия 3.1), ППКУОП Магистратор (версия 3.1).
  • Контроль состояния и управление выходами с помощью клавиатуры Гранд МАГИСТР Кл ИУ (версия 3.1).
  • Организация до 30 независимых выходов управления в одном приборе.
  • Цепи каждого выхода контролируются отдельно на обрыв и короткое замыкание.
  • Управления приводами исполнительных устройств с напряжением 12/24В
  • Управления приводами исполнительных устройств с напряжением 220В через устройство коммутации релейное 12В
  • Контроль крайнего исходного и крайнего рабочего положения исполнительного устройства.
  • Программируемое время задержки и длительности перевода в рабочее или исходно положение.
  • Два входа питания от внешнего РИП 12В или 24В с контролем номинала.
  • Режимы управления выходами: автоматический, дистанционный с клавиатуры управления, дистанционный от внешних устройств дистанционного пуска.
  • Ручное локальное тестирование работы выходов при монтаже.

Технические характеристики

Интерфейс линии связи с приборомRS-485
Количество выходов управления:
Гранд МАГИСТР БК-1
Гранд МАГИСТР БК-2

1
2
Максимальное количество выходов управления в приборе30
Количество управляющих ключей в одном выходе2 (рабочее, исходное)
Количество шлейфов контроля положения в одном выходе2 (рабочее, исходное)
Коммутируемое напряжение (от внешнего РИП)10…16 В или 21…28 В
Максимальный коммутируемый ток каждого выхода
Максимальный ток контроля исправности цепей1,5 мА
Ток, потребляемый блоком в дежурном режиме
(ключи закрыты, шлейфы контроля положения в норме), не более
80 мА
Установка задержки включения выхода (по времени)до 250 секунд
Установка длительности работы выхода (по времени)до 250 секунд
Диапазон рабочих температурот -30 до +55 °С
Степень защиты корпусаIP40
Габаритные размеры блока, не более200х118х43 мм

Совместимое оборудование

- ППКОП Гранд МАГИСТР (Версия 3.1) всех исполнений по количеству ШС
(версия прошивки блоков: СБ от 318 и выше, клавиатура от 304 и выше);

- ППКУП Гранд МАГИСТР ПУ (Версия 3.1)
(версия прошивки блоков: БУПУ от 307 и выше, БУПУ+РИП от 308 и выше, клавиатура ПУ8 от 303 и выше);

- Прибор Гранд МАГИСТР-125 (версия 3.1);
(версия прошивки блоков: БКЛ от 310 и выше, клавиатура от 305 и выше);

- ППКУОП МАГИСТРАТОР (версия 3.1)
(версия прошивки блоков: СБ от 311 и выше, клавиатура от 306 и выше);

- Клавиатура управления Гранд МАГИСТР Кл ИУ (версия 3.1)
(версия прошивки блоков: клавиатура от 301 и выше);

Документация

Техническое описание и инструкция по эксплуатации Редакия 1 от 10.01.22 скачать скачать
Сертификат соответствия техническому регламенту ЕАЭС 043/2017:
№ RU C-RU.ПБ68.В.00104/20 Срок действия до 29.10.2025 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту

Внешний вид

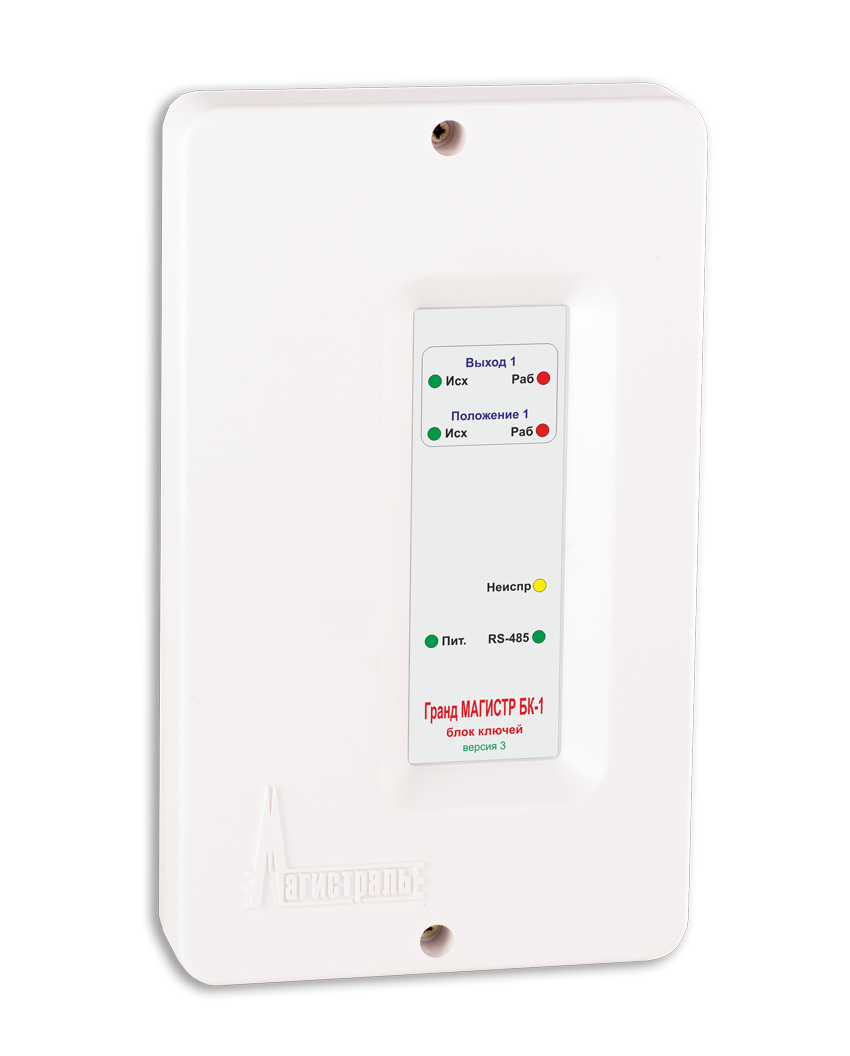

Гранд МАГИСТР БК-1 (версия 3)

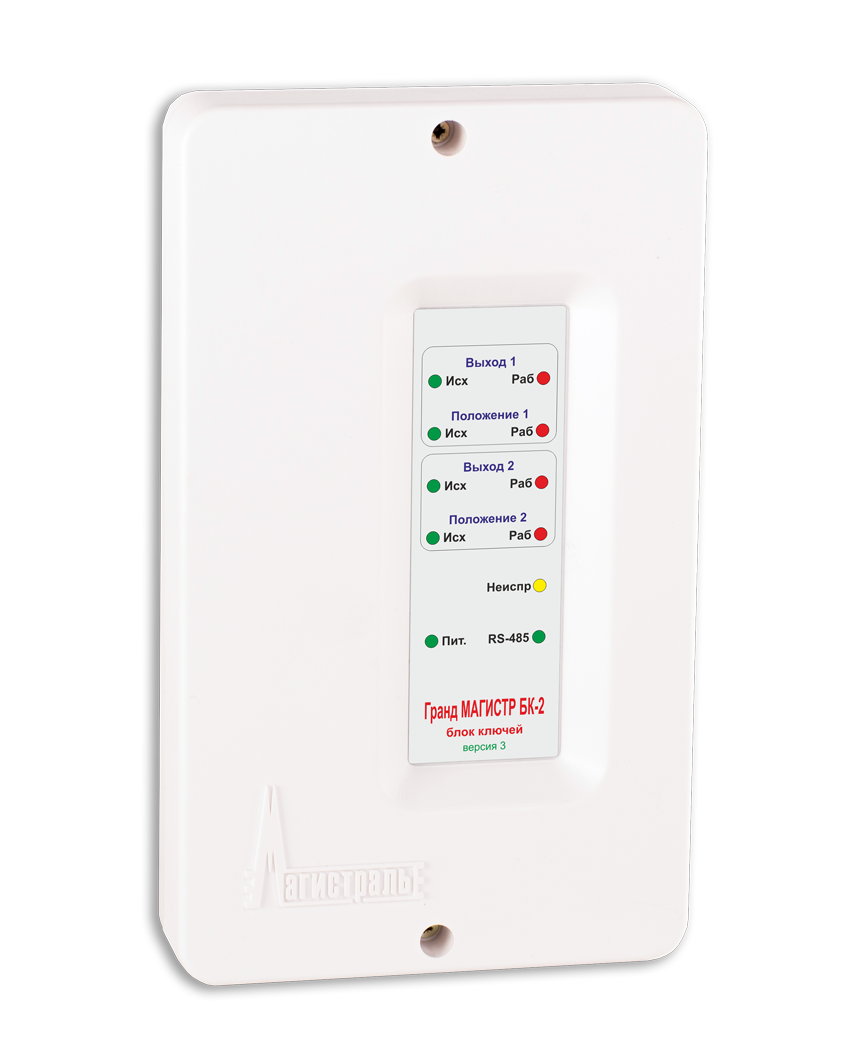

Гранд МАГИСТР БК-2 (версия 3)
