Продукция компании "МАГИСТРАЛЬ"

ППКОП "Гранд МАГИСТР Арс" (версия 2)

Особенности прибора

  • Исполнения по количеству контролируемых ШС: 2, 4, 8, 16, 24, 30.
  • Встроенная клавиатура со светодиодной индикацией и ЖК-дисплеем.
  • Встроенный регистратор на 1024 события.
  • Программирование прибора через меню на ЖК-дисплее.
  • Отправка SMS о состоянии прибора на 8 мобильных номеров (при наличии «Модуля SMS»).
  • Гибкое программирование функций каждого ШС (типы «Пожарный», «Охранный», «Технологический», «Не используется» с возможностью объединения в разделы).
  • Программируемая тактика работы охранных ШС:
  • - «открытая дверь»;
    - «закрытая дверь»;
    - «задержка на вход»;
    - «тихая тревога»;
    - «автоперевзятие»;
    - «повторное включение сирены»;
    - «дистанционный сброс»;
  • Организация двухпорогового (по двум извещателям) и однопорогового режимов работы любого пожарного ШС по тактике «Перезапрос».
  • Программируемая тактика работы технологических ШС. Сработка с фиксацией и без фиксации (автоматическое взятие на контроль при восстановлении шлейфа).
  • 3 программируемых реле ПЦН (типы «Внимание», «Пожар», «Охрана», «Тревога», «Технологический», «Неисправность», «Не используется» с настройкой задержки включения, длительности включенного состояния, а также привязкой к отдельным ШС).
  • 3 программируемых выхода для подключения внешнего оповещения «электронный ключ» (типы «Световое оповещение», «Сирена», «Табло ВЫХОД», «Речевое оповещение», «Пожар», «Внимание», «Технологический», «Неисправность», «Не используется»).
  • Постановка и снятие ШС кнопками с клавиатуры, ключами Touch Memory, с помощью радио-брелока (функция «сухой контакт») или мобильного телефона через SMS.
  • Контроль цепей выносных оповещателей на обрыв и короткое замыкание.
  • Измерение текущего сопротивления ШС при монтаже.
  • Рабочее сетевое напряжение от 130 до 280 В.
  • Встроенный РИП (аккумуляторная батарея 12В / 7 А*ч).
  • Возможность подключения внешнего РИП 12В.

Технические характеристики

Количество ШС (зависит от исполнения) 2, 4, 8, 16, 24, 30
Количество разделов для группового взятия на ШС контроль 4
Количество реле ПЦН, программируемых 3
Количество программируемых электронных ключей (выходы оповещения) 3
Напряжение питания от сети переменного тока частотой 50 Гц 130...280 В
Тип встраиваемого аккумулятора 12 В / 7 А*ч
Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В
и модуля SMS) в дежурном режиме от внутреннего резервного аккумулятора, не более
- Гранд МАГИСТР 2 Арс
- Гранд МАГИСТР 4 Арс
- Гранд МАГИСТР 8 Арс
- Гранд МАГИСТР 16 Арс
- Гранд МАГИСТР 24 Арс
- Гранд МАГИСТР 30 Арс


87 мА
96 мА
113 мА
148 мА
189 мА
210 мА
Напряжение, выдаваемое прибором на внешнюю нагрузку 12 ± 2 В
Суммарный ток внешней нагрузки по цепи 12 В, не более 1 А
Напряжение на клеммах для подключения ШС:
  - в дежурном режиме
  - в разомкнутом состоянии

17 В
20 В
Максимальные токи на клеммах для подключения ШС:
  - для токопотребляющих извещателей
  - в замкнутом состоянии

2 мА
20 мА
Сопротивление оконечного резистора 7,5 кОм
Максимальное количество ключей Touch Memory на каждый ШС 8 шт.
Программируемая задержка включения реле ПЦН (с шагом 1 секунда) от 0 до 250 секунд
Программируемая длительность включенного состояния реле ПЦН (с шагом 1 секунда) от вкл. до 250 секунд
Параметры переключаемой группы контактов реле ПЦН ~120 В; 1 А
=24 В; 2 А
Диапазон рабочих температур (с замедленной работой жк дисплея при низких температурах) от -30 до 55 °С
Масса прибора без аккумулятора, не более 0,85 кг
Габаритные размеры прибора, не более

322х167х89 мм

Совместимое оборудование

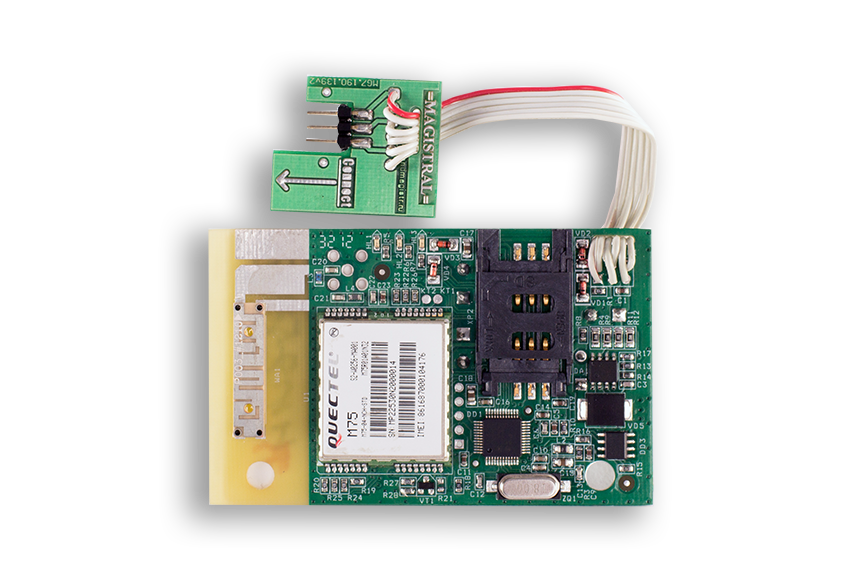

Гранд МАГИСТР SMS
(Модуль СМС-сообщений)
Гранд МАГИСТР SMS2
(Модуль СМС-сообщений двухсимочный)
Гранд МАГИСТР ТМ
(Считыватель ключей Touch Memory)
Адаптер ПК
(Модуль для настройки прибора через ПК)>

Документация

Техническое описание и инструкция по эксплуатации Редакция 2 от 3.11.17
скачать скачать
Программное обеспечение для настройки через ПК Перейти в раздел
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту

Внешний вид


Гранд МАГИСТР 2Арс (версия 2)
Гранд МАГИСТР 4Арс (версия 2)
Гранд МАГИСТР 8Арс (версия 2)
Гранд МАГИСТР 16Арс (версия 2)
Гранд МАГИСТР 24Арс (версия 2)

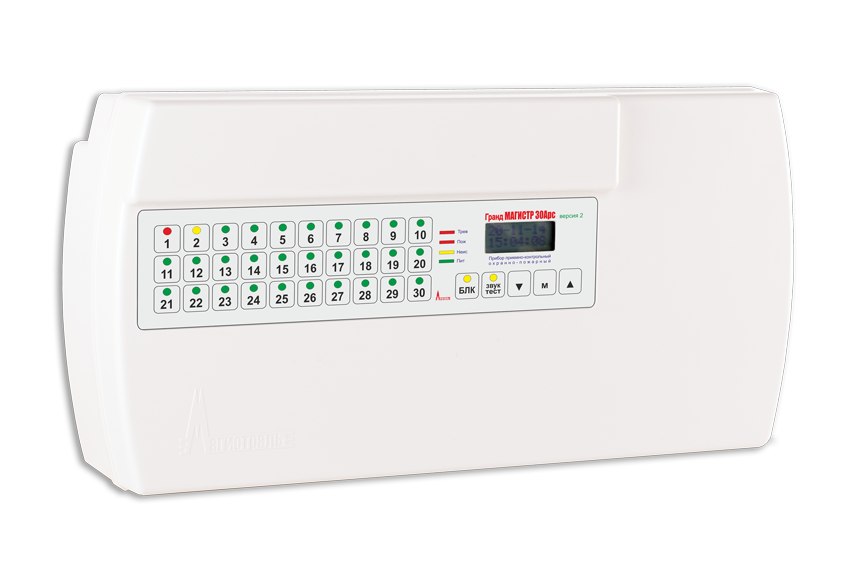

Гранд МАГИСТР 30Арс (версия 2)
