ППКОП Гранд МАГИСТР А (версия 2)

Особенности прибора

  • Исполнения по количеству контролируемых ШС: 2, 4, 8.
  • Удобное определение типа неисправности с помощью светозвуковых сигналов.
  • Встроенная клавиатура со светодиодной индикацией состояния ШС.
  • Постановка и снятие ШС кнопками с клавиатуры, ключами Touch Memory.
  • Программирование прибора с помощью клавиатуры в любое время и в любом месте.
  • Перезапуск прибора без отключения питания.
  • Гибкое программирование функций каждого ШС (типы «Пожарный», «Охранный» с возможностью объединения в разделы).
  • До 4 разделов для групповой постановки/снятия ШС на контроль.
  • Программируемая тактика работы охранных ШС:
  • - «Задержка на ВЫХОД» 15, 30, 45, 60 секунд;
    - «Задержка на ВЫХОД с открытой дверью»;
    - «Задержка на вход»;
    - «Тихая тревога»;
    - «Автоперевзятие»;
  • Организация двухпорогового и однопорогового режимов работы любого пожарного ШС по тактике «Перезапрос».
  • Сброс питания с 4-проводных пожарных извещателей.
  • Три программируемых реле ПЦН «сухой контакт» (типы «Пожар», «Охрана/Тревога», «Неисправность», «Не используется» с привязкой к отдельным ШС).
  • Три выхода «открытый коллектор» для внешнего оповещения с алгоритмами включения «Световое оповещение», «Сирена постоянно», «Сирена 2Гц», «Табло ВЫХОД включено», «Табло ВЫХОД выключено», «Речевое оповещение»).
  • Контроль цепей выносных оповещателей на обрыв в выключенном состоянии и короткое замыкание в выключенном и включенном состоянии выхода.
  • Контроль вскрытия корпуса.
  • Рабочее сетевое напряжение от 130 до 280 В.
  • Встроенный РИП (аккумуляторная батарея 12В / 2,2 А*ч).
  • Возможность подключения внешнего РИП 12 В с контролем сигнала «Неисправность».

Технические характеристики

Количество ШС (зависит от исполнения) 2, 4, 8
Количество разделов для группового взятия на ШС контроль 2
Количество реле ПЦН c перекидным контактом 1
Количество реле ПЦН с нормально разомкнутым контактом 2
Количество выходов для подключения оповещателей «Сирена» 1
Количество выходов для подключения оповещателей «Световое» 1
Количество выходов для подключения оповещателей «Табло ВЫХОД» 1
Напряжение питания от сети переменного тока частотой 50 Гц 130...280 В
Тип встраиваемого аккумулятора 12 В / 2,2 А*ч
Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12)
в дежурном режиме от внутреннего резервного аккумулятора, не более:




0,110 А
0,115 А
0,120 А
Напряжение, выдаваемое прибором на внешнюю нагрузку 12 ± 2 В
Суммарный ток внешней нагрузки по цепи 12 В:
- при наличии внешнего РИП, не более
- при отсутствии внешнего РИП, не более

1 А
0,3 А
Сопротивление оконечного резистора 7,5 кОм
Время реакции на нарушение шлейфа 300 мс
Врем обесточивания всех ШС при взятии на контроль любого ШПС, не менее 5 секунд
Максимальное количество ключей Touch Memory на каждый ШС 8 шт.
Напряжение на выходе для подключения светодиодного индикатора ТМ 3,3 В
Максимальная длина линии для подключения считывателя ключей Touch Memory 40 м.
Параметры переключаемой группы контактов реле ПЦН ~120В / 3А
=24В / 3А
Диапазон рабочих температур от -30 до 55 °С
Масса без аккумулятора, не более 0,7 кг
Габаритные размеры, не более 200х187х65 мм

Совместимое оборудование

Гранд МАГИСТР ТМ
Считыватель ключей Touch Memory

Документация

Техническое описание и инструкция по эксплуатации Редакция 1 от 7.05.19
скачать скачать
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту

Внешний вид

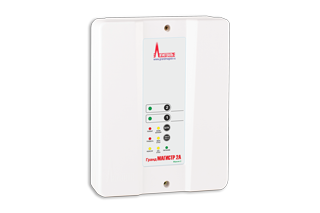

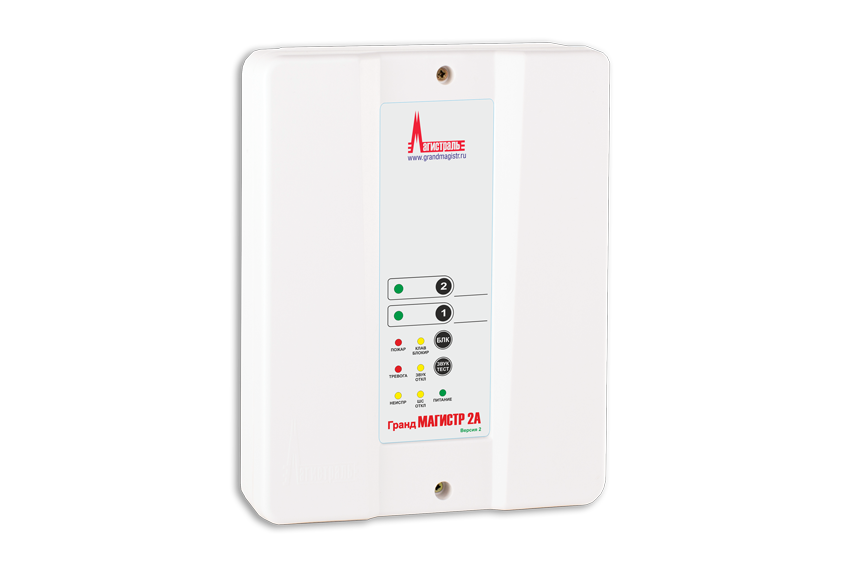

Гранд МАГИСТР 2А (версия 2)

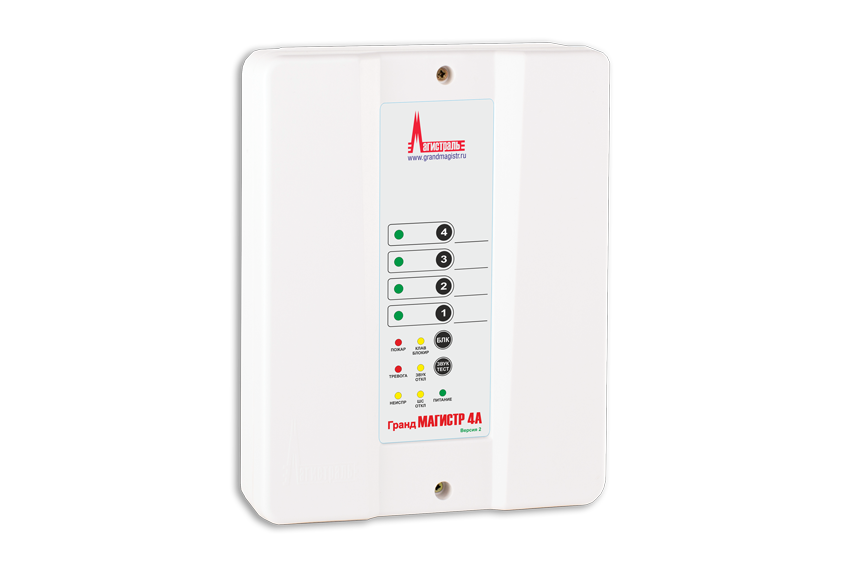

Гранд МАГИСТР 4А (версия 2)

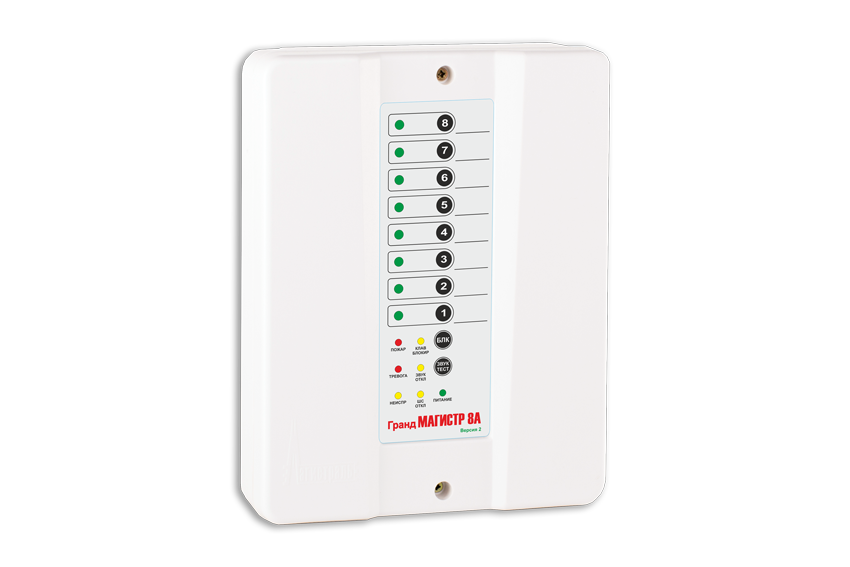

Гранд МАГИСТР 8А (версия 2)
