Продукция компании "МАГИСТРАЛЬ"

ППКОП "Гранд МАГИСТР" серия А

Особенности прибора

  • Исполнения по количеству контролируемых ШС: -1, -2, -4, -8
  • Программирование функций ШС:
  • - любые ШС в любом порядке можно запрограммировать с охранными или пожарными функциями;
    - постановка/снятие осуществляется либо кнопкой на клавиатуре, либо ключом Touch Memory;
  • Программирование функций реле ПЦН: <ПОЖАР>, <ОХРАНА>, <НЕИСПРАВНОСТЬ>
  • Кроме того:
  • - рабочее сетевое напряжение прибора от 160В;
    - встроенный источник резервного питания для автономной работы прибора более 24 часов (аккумулятор 12В / 2,2А*ч);
    - контроль цепей выносных оповещателей на обрыв и К.З.;
    - пластмассовый корпус;

Технические характеристики

Напряжение питания от сети переменного тока с частотой 50 Гц 160...242 В
Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12В) в дежурном режиме
  - для исполнений -1А...-8A

0,08 A
Напряжение, выдаваемое прибором на внешнюю нагрузку 12 ± 2 В
Суммарный ток внешней нагрузки по цепи 12 В, не более
  - для исполнений -1А...-8A

0,3 A
Максимальный ток нагрузки выходов (транзисторных ключей) для подключения выносных оповещателей,
не более
1,2 A / 12 В
Напряжение на клеммах для подключения ШС:
  - в дежурном режиме
  - в разомкнутом состоянии

17 ± 1,5 В
20 ± 3 В
Максимальные токи на клеммах для подключения ШС:
  - для токопотребляющих извещателей
  - в замкнутом состоянии

2 ± 0,2 мА
20 ± 3 мА
Сопротивление оконечного резистора 7,5 кОм
Максимальное количество ключей Touch Memory на каждый ШС
  - 1A
  - 2A
  - 4A
  - 8A

16 шт.
16 шт.
8 шт.
32 шт.
Параметры переключаемой группы контактов реле ПЦН ± 350В; 0,13 А
Диапазон рабочих температур от -30 до +55 °С
Масса прибора без аккумулятора, не более
  - для исполнений -1А...-8A

0,7 кг.
Габаритные размеры прибора, не более
  - для исполнений -1А...-8A

200 х 157 х 65 мм

Совместимое оборудование

Гранд МАГИСТР ТМ
Считыватель ключей Touch Memory

Документация

Техническое описание и инструкция по эксплуатации скачать скачать
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту

Внешний вид

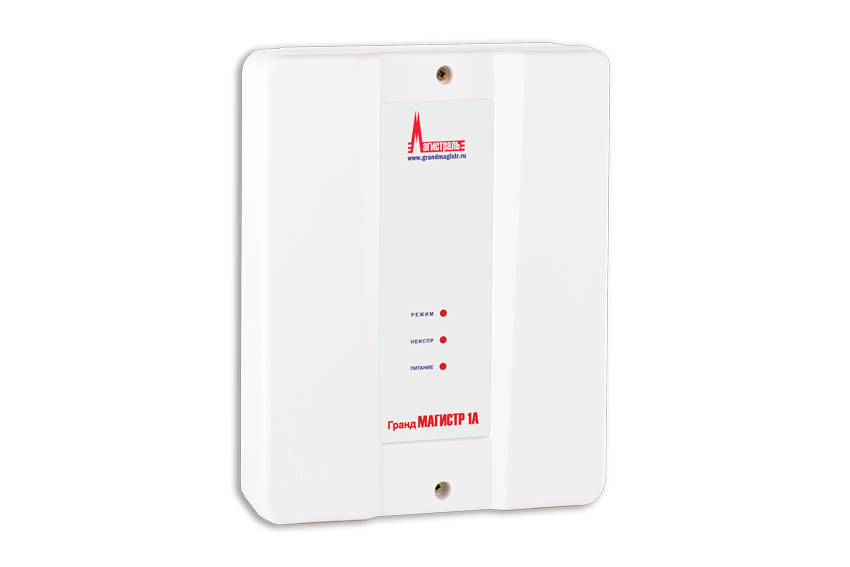

Гранд МАГИСТР 1А


Гранд МАГИСТР 2А...8А
